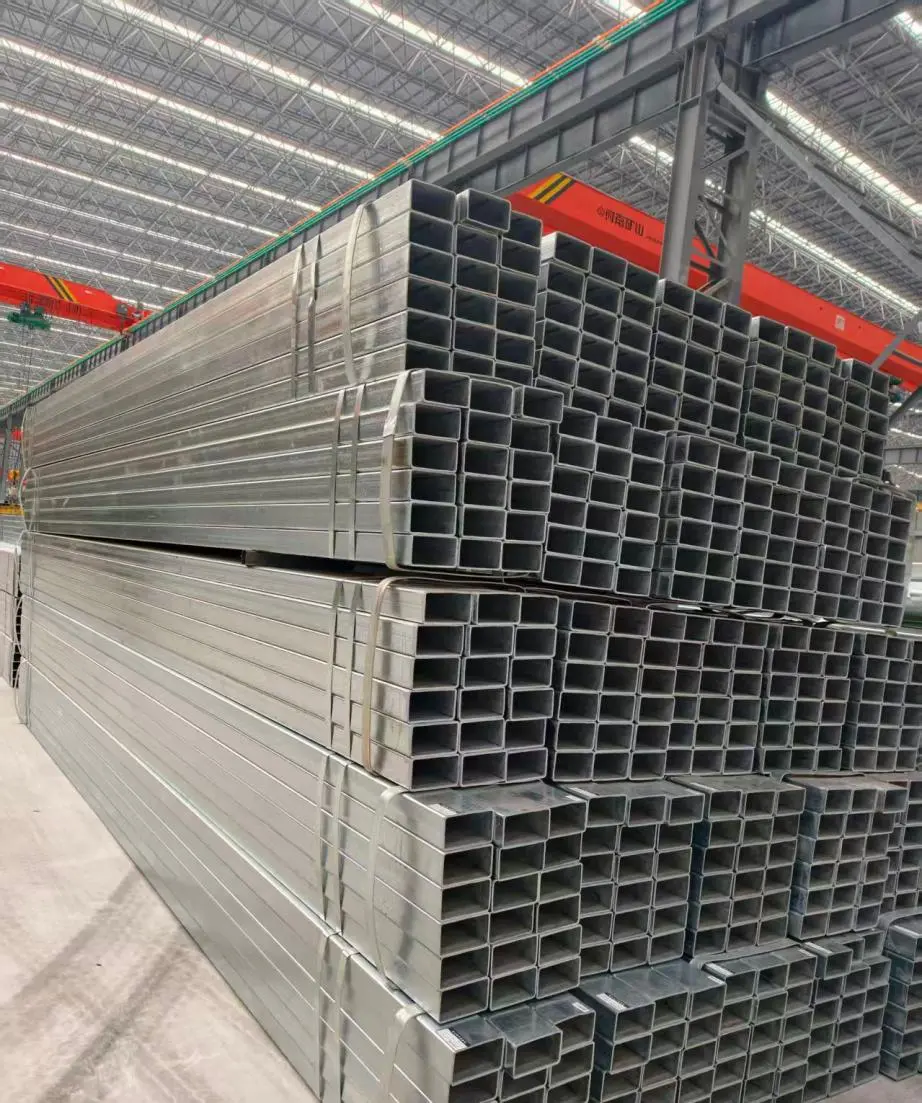

ไฮสปีดส่วนโครงสร้างกลวง

ส่วนโครงสร้างกลวง HSS เป็นเหล็กโครงสร้างประเภทหนึ่งที่มีหน้าตัดปิด ซึ่งโดยพื้นฐานแล้วเรียกว่า "โปรไฟล์รับน้ำหนักแบบกลวง" ซึ่งผลิตจากเหล็กกล้าคาร์บอนต่ำหรือโลหะผสมต่ำผ่านการขึ้นรูปเย็นหรือการรีดร้อนและการเชื่อม ด้วยหน้าตัดแบบปิด ทำให้มีโมเมนต์ความเฉื่อยและความแข็งแกร่งเชิงบิดที่เหนือกว่าเมื่อเปรียบเทียบกับโปรไฟล์เปิดที่มีน้ำหนักเท่ากัน ทำให้สามารถรองรับน้ำหนักที่หนักกว่าด้วยพื้นที่หน้าตัดที่เล็กกว่า รองรับการเชื่อมและการโบลต์ทั้งสี่ด้าน ลดความซับซ้อนในรายละเอียดการเชื่อมต่อ และเหมาะอย่างยิ่งสำหรับการประกอบแบบโมดูลาร์ รูปแบบปิดที่ไร้รอยต่อทำให้สวยงามน่าพึงพอใจ ลดความเข้มข้นของความเครียด และทำให้เหมาะสำหรับโครงสร้างสถาปัตยกรรมแบบเปิดโล่ง

คุณสมบัติที่สำคัญ

1. ทนทานต่อการรับน้ำหนักและแรงบิดสูง

ชิ้นส่วน HSS ของส่วนโครงสร้างกลวงมีลักษณะหน้าตัดแบบปิดซึ่งให้โมเมนต์ความเฉื่อยและความแข็งแกร่งเชิงบิดที่โดดเด่นเมื่อเทียบกับพื้นที่หน้าตัด การใช้วัสดุในปริมาณเท่ากัน HSS จึงสามารถทนทานต่อโมเมนต์การโก่งตัวและแรงบิดได้ดีกว่าโปรไฟล์แบบเปิด เช่น เหล็กฉากหรือเหล็กรางน้ำ เหมาะสำหรับใช้เป็นเสาและคานรับน้ำหนักหลัก รวมถึงการใช้งานที่มีลม หิมะ หรือโหลดประหลาด สำหรับโครงการที่ให้ความสำคัญกับโครงสร้างน้ำหนักเบาและประสิทธิภาพของวัสดุ ส่งผลให้การใช้เหล็กลดลง น้ำหนักของฐานรากที่เบาลง และต้นทุนโดยรวมที่ลดลง

2. โปรไฟล์สี่เหลี่ยม/สี่เหลี่ยมและประกอบง่าย

ท่อสี่เหลี่ยมและสี่เหลี่ยมมีพื้นผิวเรียบทั้งสี่ด้าน ช่วยให้จัดแนวกับแผ่นเชื่อมต่อ แป แคลมป์ และเพลตปลาย ในขณะเดียวกันก็ช่วยให้สามารถเชื่อมโดยตรง การโบลต์ หรือตอกหมุดได้ การออกแบบการเชื่อมต่อไม่จำเป็นต้องใช้แผ่นเสริมความแข็งเพิ่มเติมซึ่งมักจำเป็นสำหรับโปรไฟล์แบบเปิด ส่งผลให้การกำหนดค่าข้อต่อง่ายขึ้น ประสิทธิภาพการประกอบในสถานที่ที่สูงขึ้น และอัตราข้อผิดพลาดที่ลดลง ทำให้เหมาะอย่างยิ่งสำหรับการก่อสร้างแบบโมดูลาร์และแบบสำเร็จรูป

3 การขึ้นรูปแบบบูรณาการและความเสถียรของมิติ

ผลิตผ่านการขึ้นรูปเย็นหรือการเชื่อมด้วยความถี่สูง ส่วนเหล่านี้มีลักษณะเป็นเส้นตรง ปลายเรียบ และความหนาของผนังสม่ำเสมอ โดยมีการควบคุมความคลาดเคลื่อนของความยาวและความตรงของด้านข้างอย่างเข้มงวด สามารถตัดและประกอบวัสดุได้ทันทีที่จัดส่ง ซึ่งช่วยลดความจำเป็นในการยืดตรง การตัดขอบ หรือการเชื่อมแก้ไขที่ไซต์งาน ซึ่งเป็นข้อได้เปรียบที่เป็นประโยชน์อย่างยิ่งสำหรับโครงการที่มีการกระจายตัวซึ่งมีกำหนดเวลาที่จำกัดและมีปริมาณการติดตั้งจำนวนมาก

④ ตัวเลือกการรักษาพื้นผิวที่หลากหลาย

ส่วนโครงสร้างกลวง HSS รองรับกระบวนการบำบัดต่างๆ เช่น การชุบสังกะสีแบบจุ่มร้อน และการเคลือบสังกะสี-อลูมิเนียม-แมกนีเซียม (Zn-Al-Mg) การเคลือบถูกนำไปใช้อย่างสม่ำเสมอและต่อเนื่องโดยไม่มีช่องว่าง คุณสามารถเลือกข้อมูลจำเพาะตามข้อกำหนดการป้องกันการกัดกร่อนสำหรับสภาพแวดล้อมชายฝั่งทะเล ความชื้นสูง หรืออุตสาหกรรม เพื่อให้มั่นใจว่ามีอายุการใช้งานมากกว่า 25 ปีเมื่อรวมกับการออกแบบโครงสร้างที่เหมาะสม

⑤ ความเข้ากันได้ของแอปพลิเคชันสูง

ส่วนเหล่านี้มีวัตถุประสงค์สองประการทั้งในด้านโครงสร้างสนับสนุนและกรอบงานอาคาร ความเก่งกาจนี้ช่วยลดความหลากหลายของวัสดุในการจัดเก็บและลดแรงกดดันด้านสินค้าคงคลัง

ข้อมูลจำเพาะทางเทคนิค

รายการ	ข้อมูลจำเพาะ
ชื่อสินค้า	ไฮสปีดส่วนโครงสร้างกลวง
ประเภทส่วน	สี่เหลี่ยมจัตุรัส (SHS) สี่เหลี่ยม (RHS)
เกรดวัสดุทั่วไป	Q235B, Q355B, Q355C (เหล็กเหนียว / เหล็กโครงสร้างโลหะผสมต่ำ)
กระบวนการขึ้นรูป	การขึ้นรูปเย็น, การเชื่อมตามยาวความถี่สูง, รีดร้อนแบบไม่มีรอยต่อ / เชื่อม
ขนาดท่อสี่เหลี่ยมและสี่เหลี่ยม	40×40, 60×60, 80×80, 100×100, 120×120, 60×40, 80×40, 100×50, 120×80, 160×80 ฯลฯ
เส้นผ่านศูนย์กลางภายนอกของท่อกลม	Φ32, Φ48, Φ60, Φ76, Φ89, Φ114 ฯลฯ
ความหนาของผนัง	1.5 มม. ~ 8.0 มม. (เลือกตามส่วนและการใช้งาน)
ความยาวมาตรฐาน	6 ม. (ความยาวตัดแบบกำหนดเอง: 3 ม. / 9 ม. / 12 ม. หรือตัดต่อรูปวาด)
การรักษาพื้นผิว	ชุบสังกะสีแบบจุ่มร้อน, เคลือบสังกะสี-อลูมิเนียม-แมกนีเซียม, ผิวเปลือย
มาตรฐานที่ใช้บังคับ	GB/T 6728, EN 10219, ASTM A500, GB/T 13793 ฯลฯ
ความอดทน	ค่าเผื่อมิติด้านข้าง ±0.5 มม., ค่าเผื่อความหนาของผนัง ±0.2มม., ความตรง ≤2มม./ม
สิ้นสุดการรักษา	ปลายธรรมดา / ปลายเอียง / เจาะรูต่อรูปวาด

กระบวนการก่อสร้าง

1. การยืนยันข้อกำหนดและการตรวจสอบการออกแบบ:

หลังจากที่คุณจัดเตรียมแบบร่าง ขนาดหน้าตัด และสถานการณ์การใช้งานแล้ว ทีมเทคนิคของเราจะตรวจสอบข้อกำหนดเฉพาะเพื่อความเหมาะสม เช่น การตรวจสอบเกรดวัสดุ ความหนาของผนัง ความยาวในการตัด และการรักษาพื้นผิวโดยเทียบกับแรงลมในท้องถิ่น ปริมาณหิมะ และระดับการกัดกร่อน เมื่อได้รับการยืนยันแล้ว เราจะจัดทำใบเสนอราคาและกำหนดการส่งมอบเพื่อป้องกันความล่าช้าที่เกิดจากการทำงานซ้ำอันเนื่องมาจากข้อผิดพลาดของข้อกำหนด

2 การเตรียมวัตถุดิบและกำหนดการผลิต:

ด้วยการใช้วัตถุดิบสำรอง 50,000 ตัน เราจะดึงเหล็กเส้นตามเกรดที่ต้องการและส่งต่อไปยังการขึ้นรูปรีดเย็นหรือแนวการเชื่อมความถี่สูง ด้วยกำลังการผลิต 500,000 ตันต่อปีและสายการผลิตมากกว่า 40 สาย เราจึงสามารถดำเนินการหลายสายการผลิตพร้อมกันได้ คำสั่งซื้อจำนวนมากจะถูกแบ่งออกเป็นชุดเพื่อให้แน่ใจว่ามีอุปทานอย่างต่อเนื่องและต่อเนื่อง

3 การขึ้นรูปและการประมวลผลรอง:

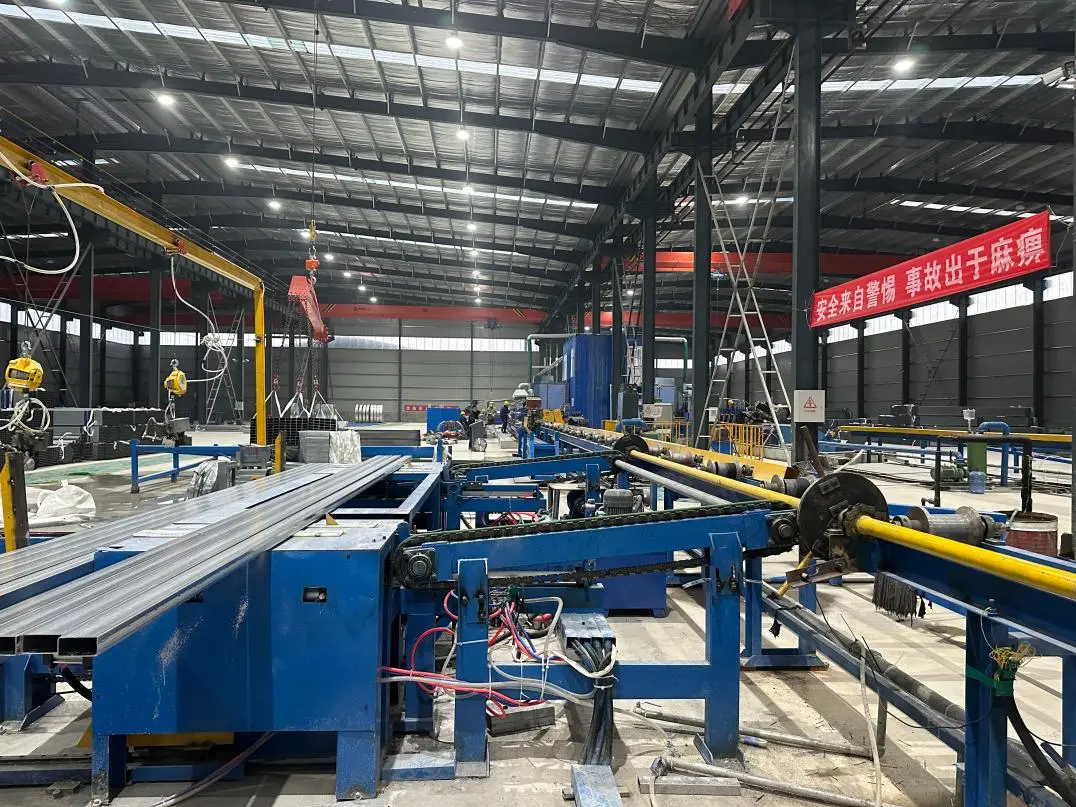

ท่อผ่านการขึ้นรูปเย็น การเชื่อมด้วยความถี่สูง และการตัดที่แม่นยำในสายการผลิต การประมวลผลในภายหลัง เช่น การเจาะรู การบาก การดัด การตัดมุม และการเจียรปลาย จะดำเนินการตามแบบ ทำให้ได้ส่วนประกอบกึ่งสำเร็จรูปหรือสำเร็จรูปพร้อมประกอบ ช่วยลดความจำเป็นในการประมวลผลขั้นที่สองที่ไซต์ของลูกค้า

④ การรักษาพื้นผิวป้องกันการกัดกร่อน:

วัสดุผ่านการชุบสังกะสีแบบจุ่มร้อน การเคลือบ Zn-Al-Mg หรือการเคลือบแบบผงตามที่โครงการต้องการ ทำให้มั่นใจได้ถึงความหนาของการเคลือบที่สม่ำเสมอและความต่อเนื่องโดยไม่มีจุดเปลือย สำหรับภูมิภาคที่มีความเสี่ยงสูงต่อการพ่นเกลือหรือการกัดกร่อนอย่างรุนแรง สามารถอัพเกรดมาตรฐานการเคลือบได้ และจะมีการทดสอบความหนาและการยึดเกาะก่อนการขนส่ง

⑤ การตรวจสอบและการรายงานคุณภาพ:

การปฏิบัติตามขั้นตอนการตรวจสอบหลักสี่ขั้นตอนอย่างเข้มงวดและมาตรฐานสิบหกประการตลอดการผลิต—การตรวจสอบวัตถุดิบที่เข้ามา การตรวจสอบเฉพาะจุดในกระบวนการระหว่างการขึ้นรูป การตรวจสอบผลิตภัณฑ์สำเร็จรูปอย่างเต็มรูปแบบ และการตรวจสอบก่อนการจัดส่งขั้นสุดท้าย แต่ละชุดผ่านการตรวจสอบเฉพาะจุดสำหรับความยาวด้านข้าง ความหนาของผนัง ความตรง ลักษณะรอยเชื่อม และคุณภาพการเคลือบ เอกสารประกอบประกอบด้วยรายงานการทดสอบวัตถุดิบ รายงานการตรวจสอบคุณภาพการผลิต และรายงานการทดสอบของบุคคลที่สาม

⑥ บรรจุภัณฑ์และการจัดส่ง:

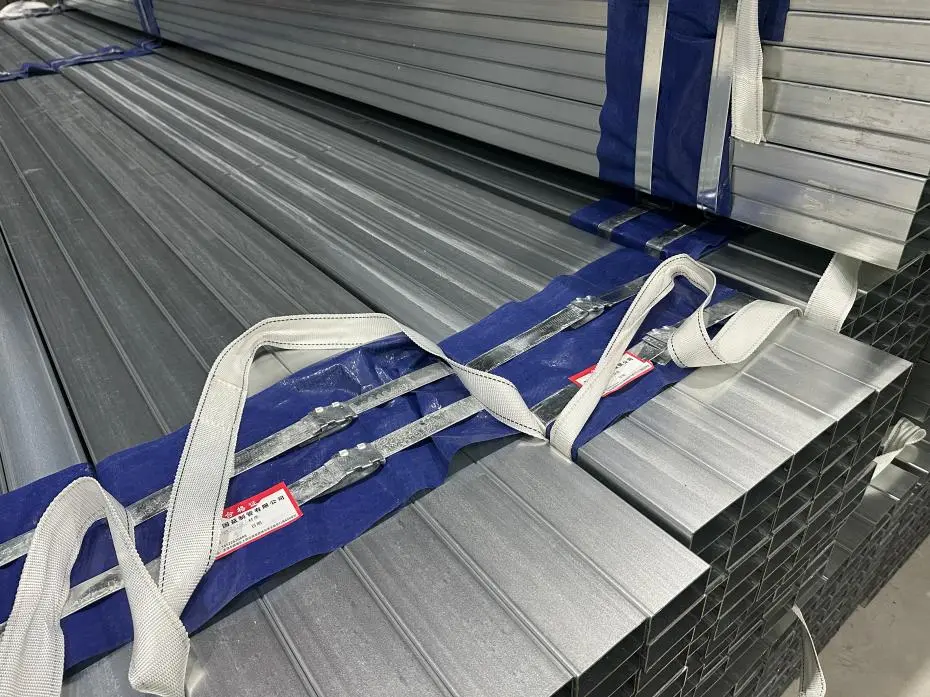

ผลิตภัณฑ์ HSS ส่วนโครงสร้างกลวงสำเร็จรูปจะถูกมัดและห่อด้วยฟิล์มกันน้ำตามความต้องการในการโหลดภาชนะ โดยมีตัวป้องกันขอบหรือลังไม้ที่ใช้ในกรณีที่จำเป็น โรงงานแห่งนี้ตั้งอยู่ติดกับท่าเรือเทียนจิน โดยอำนวยความสะดวกในการโหลดและขนส่งตู้คอนเทนเนอร์ทันทีหลังจากผ่านพิธีการศุลกากร ทำให้มั่นใจได้ว่าจะสามารถจัดส่งไปยังไซต์โครงการของลูกค้าได้ภายในระยะเวลาที่ตกลงกันไว้ ขณะเดียวกันก็จัดเตรียมแบบร่าง ใบรับรองความสอดคล้อง และการสนับสนุนด้านเทคนิคสำหรับการติดตั้งด้วย

คำถามที่พบบ่อย

คำถามที่ 1: HSS เหมือนกับท่อสี่เหลี่ยมมาตรฐานหรือไม่

ส่วนโครงสร้างกลวง HSS เป็นคำมาตรฐานสำหรับเหล็กโครงสร้างปิด ซึ่งประกอบด้วยส่วนสี่เหลี่ยมจัตุรัส สี่เหลี่ยม และวงกลม เราผลิตตามมาตรฐานโครงสร้าง โดยมีข้อกำหนดเฉพาะที่ชัดเจนสำหรับวัสดุ ความคลาดเคลื่อน และประสิทธิภาพในการรับน้ำหนัก ซึ่งแยกความแตกต่างจากท่อเกรดเชิงพาณิชย์ทั่วไป

Q2: คุณสามารถผลิตขนาดส่วนใดได้บ้าง

ท่อสี่เหลี่ยมและสี่เหลี่ยมมาตรฐานมีขนาดตั้งแต่ 40×40 ถึง 160×80 และท่อกลมตั้งแต่ Φ32 ถึง Φ114 โดยมีความหนาของผนัง 1.5–8 มม. ขนาดที่ไม่ได้มาตรฐานสามารถผลิตแบบกำหนดเองตามแบบได้ เนื่องจากเครื่องมือและสายการผลิตของเรารองรับข้อกำหนดดังกล่าว

Q3: ระยะเวลารอคอยโดยทั่วไปสำหรับการสั่งซื้อจำนวนมากคือเท่าไร?

ขึ้นอยู่กับข้อกำหนดและปริมาณของ HSS ส่วนโครงสร้างกลวงที่ต้องการ การสั่งซื้อเป็นชุดมาตรฐานจะถูกกำหนดเวลาตามระยะเวลาของสัญญา ในขณะที่ความยาวที่กำหนดเองและการเจาะรูอาจเพิ่มระยะเวลาเล็กน้อย เราระบุวันจัดส่งที่ชัดเจนก่อนทำการสั่งซื้อ และสามารถรองรับคำขอเร่งด่วนได้

คำถามที่ 4: ตัวเลือกการป้องกันการกัดกร่อนใดที่ดีที่สุดสำหรับโครงการชายฝั่ง

สำหรับสภาพแวดล้อมที่มีความเค็มสูง เราแนะนำให้เคลือบสังกะสี-อลูมิเนียม-แมกนีเซียม หรือการชุบสังกะสีแบบงานหนัก การชุบสังกะสีแบบจุ่มร้อนมาตรฐานเพียงพอสำหรับการใช้งานกลางแจ้งทั่วไป เรานำเสนอโซลูชั่นป้องกันการกัดกร่อนที่ปรับแต่งให้เหมาะกับสถานที่ตั้งโครงการของคุณ พร้อมด้วยข้อมูลการทดสอบสเปรย์เกลือและการเคลือบ

คำถามที่ 5: คุณสามารถจัดการกับงานแปรรูป เช่น การเจาะรูและการตัด ได้หรือไม่

ใช่. เราสามารถทำการเจาะรู เอียง ดัด และตัดอย่างแม่นยำตามแบบของคุณก่อนจัดส่ง ซึ่งช่วยลดข้อกำหนดในการประมวลผลที่ไซต์งาน โดยมีการจัดหาแบบร่างการผลิตที่แม่นยำ

คำถามที่ 6: คุณได้จัดหาวัสดุสำหรับโครงการขนาดใหญ่หรือไม่?

ใช่. เรามีปริมาณการจัดส่งทั่วโลกสะสมเกินกว่า 27GW ซึ่งรวมถึงโครงการ 1.2GW เดียวในตะวันออกกลาง เรามีประสบการณ์กว้างขวางในการส่งมอบคำสั่งซื้อจำนวนมากและจำนวนมาก และสามารถให้ข้อมูลอ้างอิงถึงโครงการที่ผ่านมาได้
