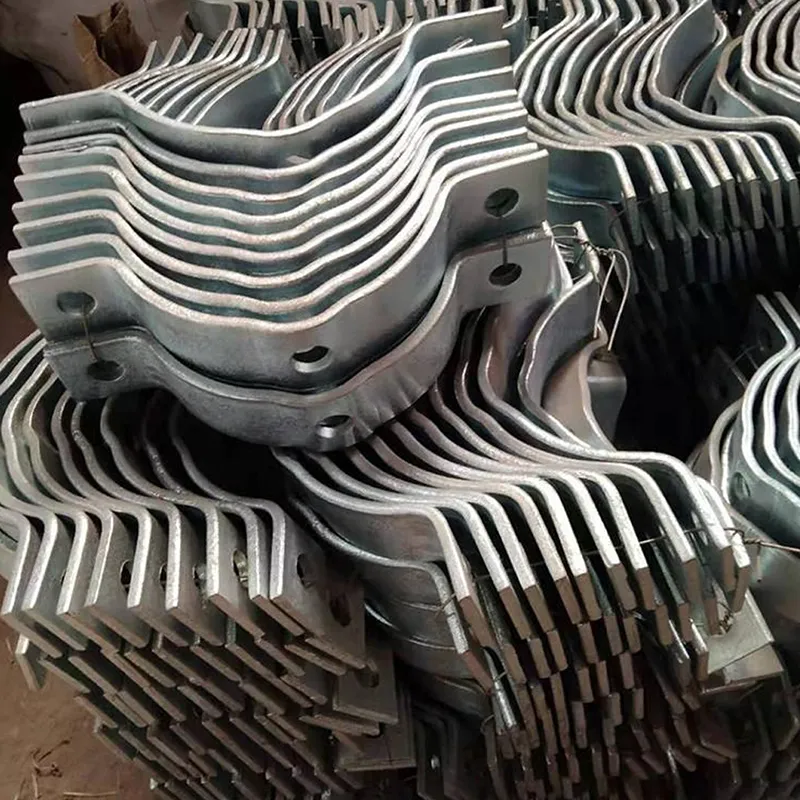

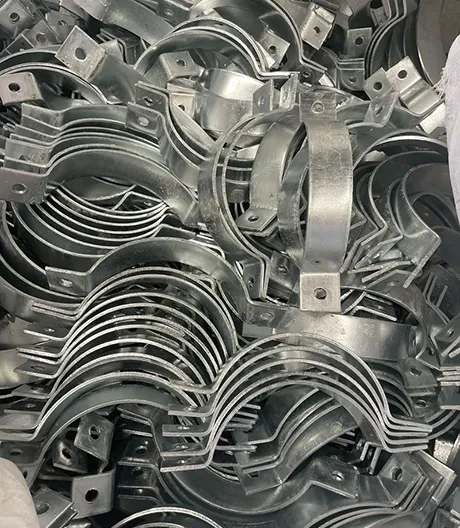

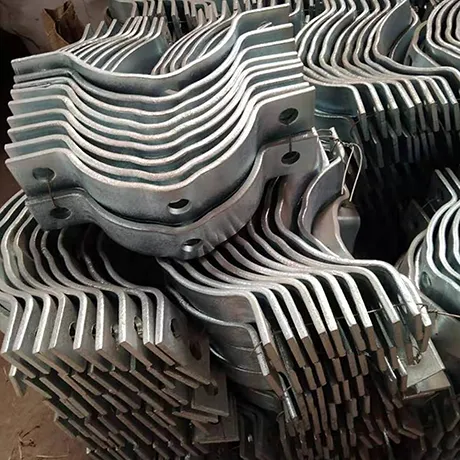

แคลมป์ยึดท่อพลังงานแสงอาทิตย์

ระบบติดตั้งพลังงานแสงอาทิตย์ไม่เพียงแต่ประกอบด้วยส่วนประกอบรองรับโมดูลเท่านั้น แต่ยังมีโครงสร้างเสริมต่างๆ รวมถึงท่อร้อยสาย ท่อป้องกัน ท่อสายดิน และท่อรองรับ

ที่แคลมป์ยึดท่อพลังงานแสงอาทิตย์ได้รับการออกแบบมาเพื่อยึดส่วนประกอบท่อเหล่านี้เข้ากับเสายึด PV คาน และโครงรองรับอย่างแน่นหนา

โครงสร้างแบบห่วงนั้นแตกต่างจากแผ่นยึดแบบเรียบทั่วไปตรงที่ล้อมรอบพื้นผิวท่อและกระจายแรงจับยึดอย่างสม่ำเสมอ ซึ่งช่วยลดความเสี่ยงของการเคลื่อนตัวของท่อที่เกิดจากการสั่นสะเทือนของลม การขยายตัวทางความร้อน หรือการสัมผัสกลางแจ้งในระยะยาว

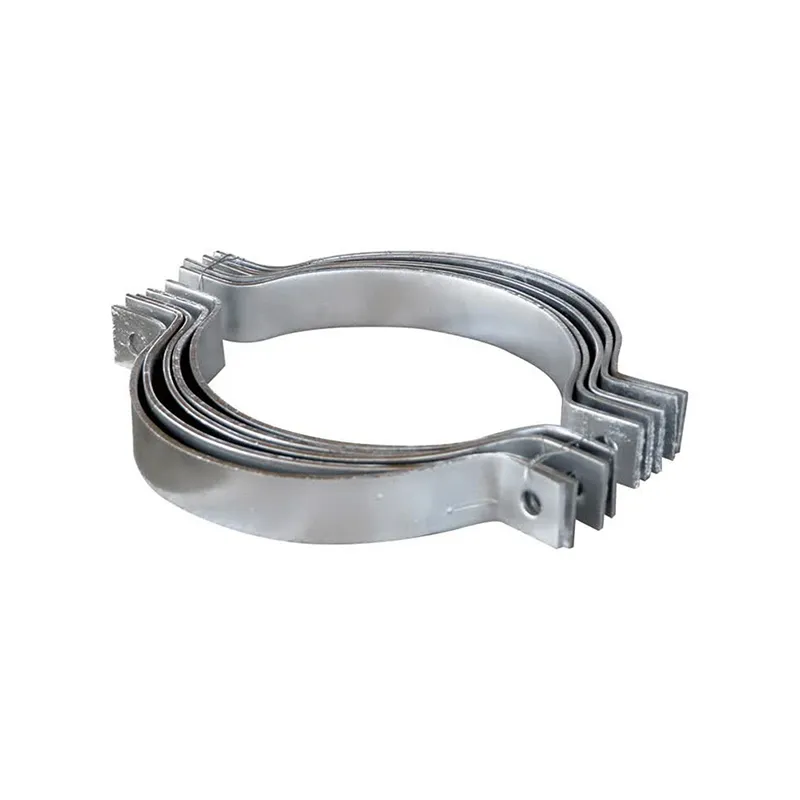

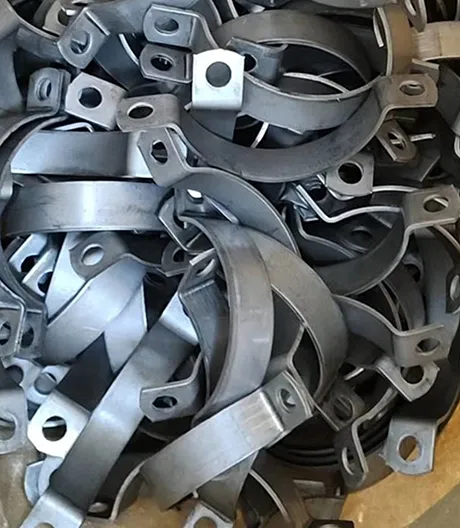

โครงสร้างห่วงที่มั่นคงเพื่อการวางตำแหน่งท่อที่เชื่อถือได้

หน้าที่หลักของแคลมป์ยึดท่อไม่ใช่เพื่อรับภาระไฟฟ้าโซลาร์เซลล์หลัก แต่เพื่อรักษาตำแหน่งที่ถูกต้องของส่วนประกอบเสริมตลอดอายุการใช้งานของระบบ

แคลมป์ของเราใช้โครงสร้างการยึดแบบโค้งในตัวที่ให้:

- แรงจับยึดที่สม่ำเสมอ

- การวางตำแหน่งท่อที่มั่นคง

- ลดการเคลื่อนที่ของการสั่นสะเทือน

- ความสม่ำเสมอในการเชื่อมต่อที่ดีขึ้น

การออกแบบนี้ช่วยป้องกันปัญหาภาคสนามทั่วไป เช่น การสั่นของท่อ การคลายโบลต์ และการปรับซ้ำหลังการติดตั้ง

ตัวเลือกวัสดุสำหรับข้อกำหนดของโครงการที่แตกต่างกัน

Energet Solar จัดให้ที่หนีบยึดท่อพลังงานแสงอาทิตย์ผลิตจากเหล็กกล้าคาร์บอน Q235B และ Q355B.

Q235Bให้ความแข็งแกร่งที่สมดุลและความคุ้มค่าสำหรับการใช้งานไฟฟ้าโซลาร์เซลล์ทั่วไป

Q355Bให้ความแข็งแรงทางกลและความเหนียวที่สูงกว่า ทำให้เหมาะสำหรับโครงการที่มีแรงลมแรงกว่าหรือมีความต้องการทางโครงสร้างสูงกว่า

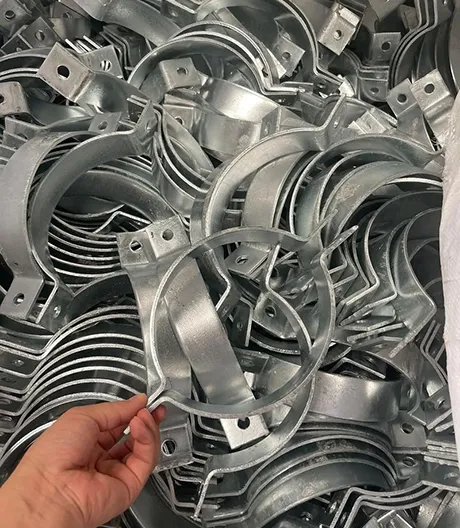

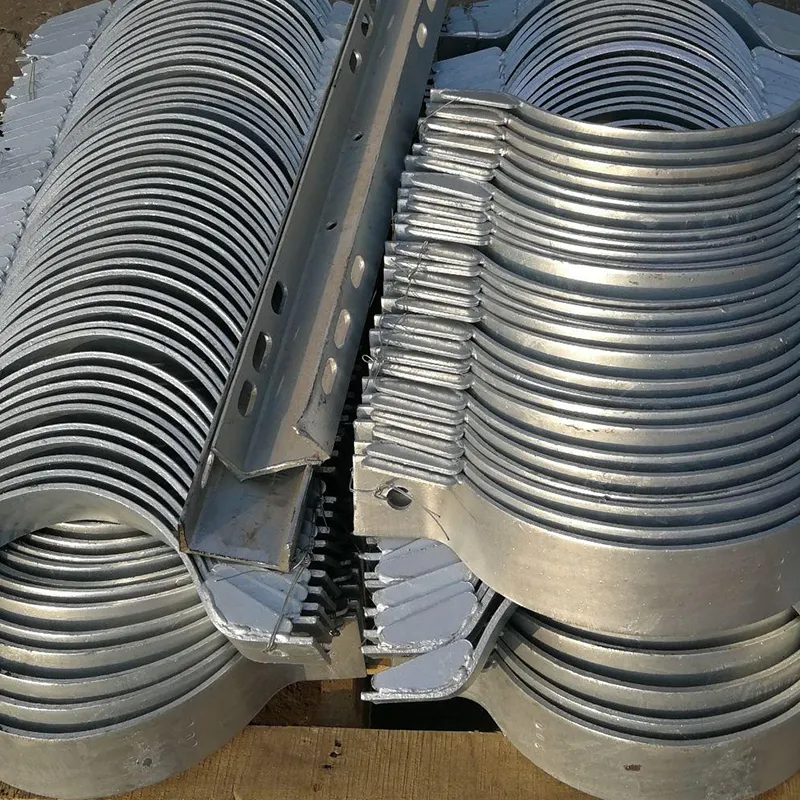

พื้นผิวได้รับการบำบัดด้วยการชุบสังกะสีแบบจุ่มร้อนสร้างการเคลือบสังกะสีป้องกันที่ช่วยเพิ่มความต้านทานต่อความชื้น ออกซิเดชัน และการกัดกร่อนภายนอก

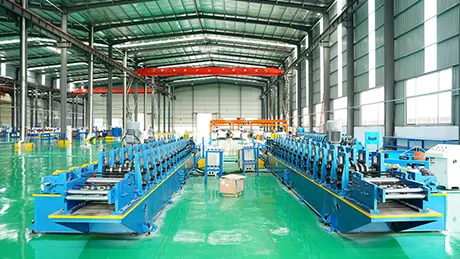

การผลิตที่มีความแม่นยำเพื่อการประกอบที่แม่นยำ

สำหรับโครงการไฟฟ้าโซลาร์เซลล์ อุปกรณ์เสริมขนาดเล็กหลายพันชิ้นจะต้องรักษาขนาดให้สม่ำเสมอเพื่อให้แน่ใจว่าการติดตั้งจะราบรื่น

กระบวนการผลิตของเราประกอบด้วย:

- ปั๊มอัตโนมัติ

- การดัดขึ้นรูปชิ้นเดียว

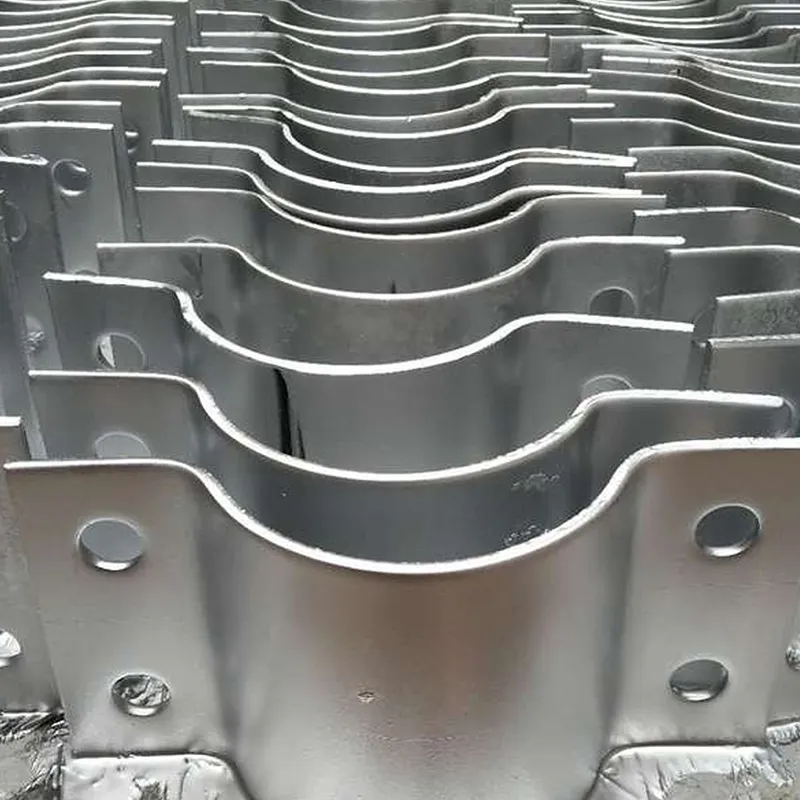

- การวางตำแหน่งรู CNC

- การตรวจสอบการรักษาพื้นผิว

กระบวนการเหล่านี้ช่วยให้มั่นใจได้ถึงขนาดแคลมป์ที่มั่นคง ระยะห่างของรูที่แม่นยำ และการติดตั้งที่เชื่อถือได้กับข้อกำหนดเฉพาะของท่อที่แตกต่างกัน

ข้อมูลจำเพาะทางเทคนิค

การใช้งานผลิตภัณฑ์

การซ่อมท่อร้อยสายไฟ

ที่หนีบยึดท่อพลังงานแสงอาทิตย์โดยทั่วไปจะใช้เพื่อยึดท่อป้องกันสายเคเบิลตามโครงสร้างการติดตั้ง PV ช่วยให้เส้นทางสายเคเบิลเป็นระเบียบและลดการเคลื่อนไหวที่เกิดจากการสั่นสะเทือนกลางแจ้ง

ระบบพลังงานแสงอาทิตย์แบบติดตั้งภาคพื้นดิน

ในโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ ที่หนีบช่วยรักษาตำแหน่งที่มั่นคงของท่อเสริมและส่วนประกอบท่อที่ติดกับโครงรองรับ

ระบบไฟฟ้าโซลาร์เซลล์บนชั้นดาดฟ้า

สำหรับโครงการบนชั้นดาดฟ้าเชิงพาณิชย์และอุตสาหกรรม โซลูชันการยึดขนาดกะทัดรัดช่วยรวมท่อเสริมโดยไม่ส่งผลกระทบต่อรูปแบบการติดตั้งโดยรวม

โครงสร้างโรงเก็บพลังงานแสงอาทิตย์

ที่หนีบให้การยึดที่เชื่อถือได้สำหรับส่วนประกอบท่อเพิ่มเติมที่ใช้ในโครงสร้างที่จอดรถพลังงานแสงอาทิตย์

ข้อควรพิจารณาในการติดตั้ง

จับคู่ขนาดแคลมป์กับเส้นผ่านศูนย์กลางท่อ

ก่อนการติดตั้ง ให้ยืนยันว่าเส้นผ่านศูนย์กลางด้านในของแคลมป์ตรงกับเส้นผ่านศูนย์กลางภายนอกของท่อจริง

แคลมป์ที่มีขนาดใหญ่เกินไปอาจลดความมั่นคงในการจับ ในขณะที่แคลมป์ที่มีขนาดเล็กเกินไปอาจสร้างความเครียดในการติดตั้งมากเกินไป

รักษาแรงขันให้เหมาะสม

ควรขันสลักเกลียวให้แน่นเท่าๆ กันตามข้อกำหนดในการติดตั้ง

การขันแน่นมากเกินไปอาจทำให้แคลมป์เสียรูปหรือทำให้พื้นผิวท่อเสียหาย ในขณะที่การขันไม่เพียงพออาจทำให้มีการเคลื่อนไหวภายใต้การสั่นสะเทือนอย่างต่อเนื่อง

ปกป้องพื้นผิวสังกะสี

หลีกเลี่ยงการตัด เจาะ หรือดัดแปลงแคลมป์หลังจากการชุบสังกะสี เนื่องจากพื้นที่เคลือบที่เสียหายอาจลดประสิทธิภาพการป้องกันการกัดกร่อน

ข้อดีของผลิตภัณฑ์

มีเสถียรภาพมากกว่าโซลูชันการยึดแบบเรียบธรรมดา

ชิ้นส่วนยึดแบบเรียบแบบดั้งเดิมอาศัยแรงกดด้านเดียวเป็นหลัก ซึ่งอาจส่งผลให้มีการกระจายแรงไม่สม่ำเสมอ

การออกแบบสไตล์ห่วงของเราแคลมป์ยึดท่อพลังงานแสงอาทิตย์ให้การสัมผัสโดยรอบกับพื้นผิวท่อ เพิ่มความเสถียรในการยึดเกาะ และลดโอกาสที่ท่อจะลื่นไถล

ความทนทานกลางแจ้งที่ดีขึ้น

เมื่อเปรียบเทียบกับแคลมป์ที่ทาสีหรือชุบสังกะสีด้วยไฟฟ้า การชุบสังกะสีแบบจุ่มร้อนจะให้ความต้านทานต่อสภาพอากาศ ความชื้น และละอองเกลือได้ดีกว่า

ทำให้ผลิตภัณฑ์เหมาะสำหรับการใช้งานแผงเซลล์แสงอาทิตย์กลางแจ้งในระยะยาว

การปรับแต่งที่ยืดหยุ่นสำหรับโครงสร้างที่แตกต่างกัน

โครงการพลังงานแสงอาทิตย์ที่แตกต่างกันอาจใช้เส้นผ่านศูนย์กลางท่อ รูปแบบการติดตั้ง และวิธีการติดตั้งที่แตกต่างกัน

Energet Solar รองรับการปรับแต่ง:

- เส้นผ่านศูนย์กลางแคลมป์

- ความหนา

- ระยะห่างของรู

- เกรดวัสดุ

- ข้อกำหนดการรักษาพื้นผิว

เพื่อให้ตรงกับความต้องการทางวิศวกรรมเฉพาะ

การประกันคุณภาพ

เพื่อให้มั่นใจถึงประสิทธิภาพของผลิตภัณฑ์ที่มั่นคง Energet Solar ดำเนินการจัดการคุณภาพอย่างเป็นระบบตลอดกระบวนการผลิต

การควบคุมคุณภาพของเราประกอบด้วย:

- การตรวจสอบวัตถุดิบและการตรวจสอบซัพพลายเออร์

- การติดตามกระบวนการผลิต

- การตรวจสอบความแม่นยำมิติ

- การทดสอบการรักษาพื้นผิว

- การประเมินคุณภาพผลิตภัณฑ์ขั้นสุดท้าย

ทางบริษัทได้รับISO9001การรับรองระบบการจัดการคุณภาพISO 14001การรับรองระบบการจัดการสิ่งแวดล้อมและISO 45001การรับรองระบบการจัดการอาชีวอนามัยและความปลอดภัย

สำหรับโครงการ PV ระหว่างประเทศ เราสามารถจัดเตรียมเอกสารการตรวจสอบ รายงานวัสดุ และบันทึกคุณภาพที่เกี่ยวข้อง เพื่อรองรับความต้องการของโครงการของลูกค้า

คำถามที่พบบ่อย

แคลมป์ยึดท่อพลังงานแสงอาทิตย์ สามารถใช้กับท่ออะไรได้บ้าง?

เหมาะสำหรับท่อเสริม ท่อร้อยสายไฟ ท่อกลม และส่วนประกอบท่ออื่นๆ ที่ติดตั้งบนโครงสร้างการติดตั้งแผงเซลล์แสงอาทิตย์

แคลมป์นี้ใช้สำหรับการเชื่อมต่อรับน้ำหนักของฉากรับพลังงานแสงอาทิตย์หลักหรือไม่

ไม่ ได้รับการออกแบบมาเพื่อยึดท่อเสริมและส่วนประกอบที่เป็นท่อเป็นหลัก ในขณะที่การเชื่อมต่อโครงสร้างหลักควรใช้ตัวยึดสำหรับโครงสร้างโดยเฉพาะ

ขนาดแคลมป์สามารถปรับแต่งได้หรือไม่?

ใช่. เส้นผ่านศูนย์กลางแคลมป์ ความหนา ระยะห่างของรู และตัวเลือกวัสดุสามารถปรับแต่งได้ตามความต้องการของโครงการ

การชุบสังกะสีแบบจุ่มร้อนเหมาะสำหรับโครงการพลังงานแสงอาทิตย์กลางแจ้งหรือไม่

ใช่. การชุบสังกะสีแบบจุ่มร้อนให้การป้องกันการกัดกร่อนที่เชื่อถือได้สำหรับการใช้งานกลางแจ้งในระยะยาว

แคลมป์ Q235B และ Q355B แตกต่างกันอย่างไร

Q235B เหมาะสำหรับการใช้งานทั่วไป ในขณะที่ Q355B ให้ความแข็งแรงสูงกว่า และแนะนำสำหรับโครงการที่มีความต้องการเชิงกลสูงกว่า
