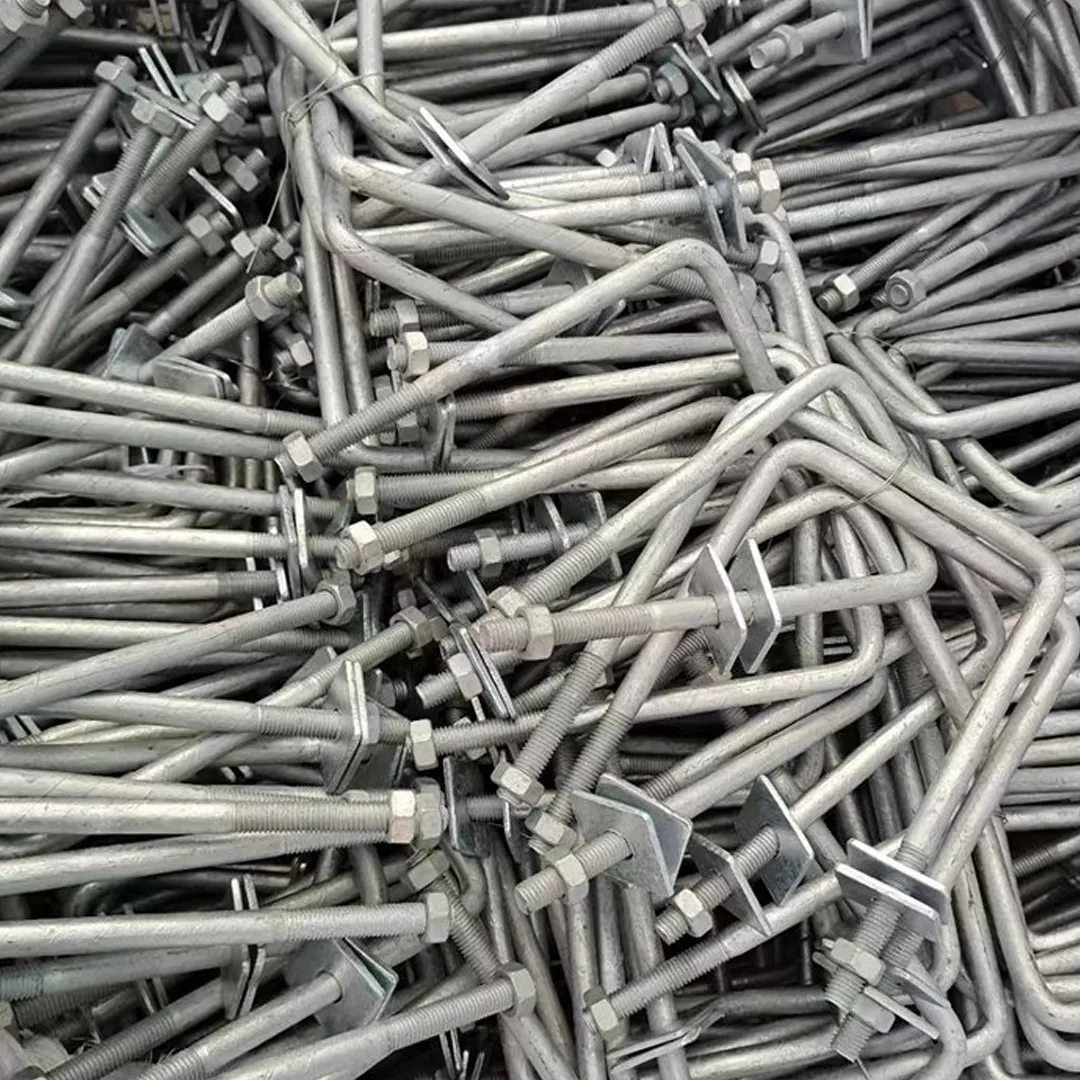

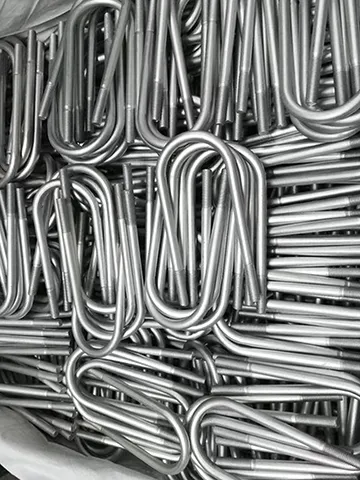

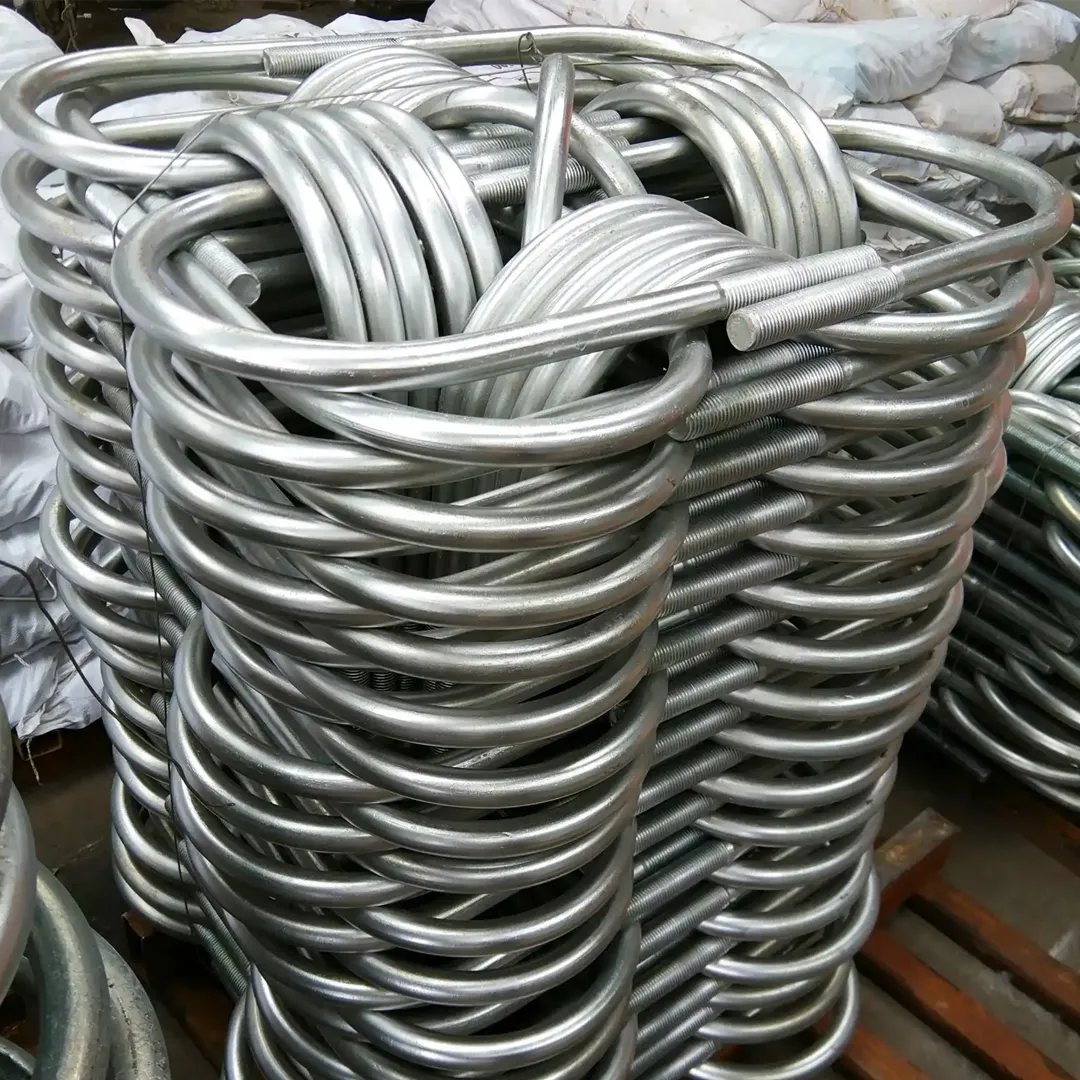

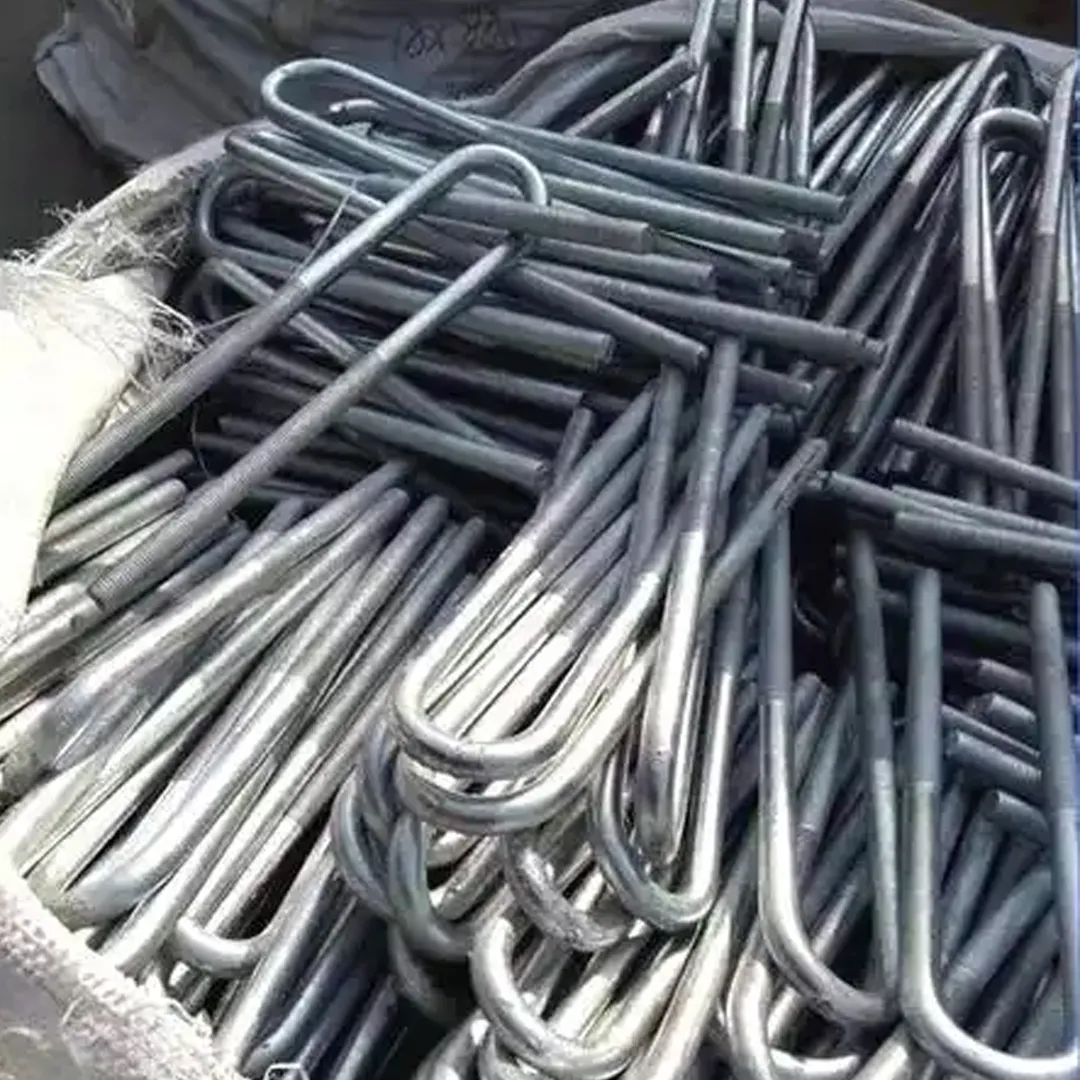

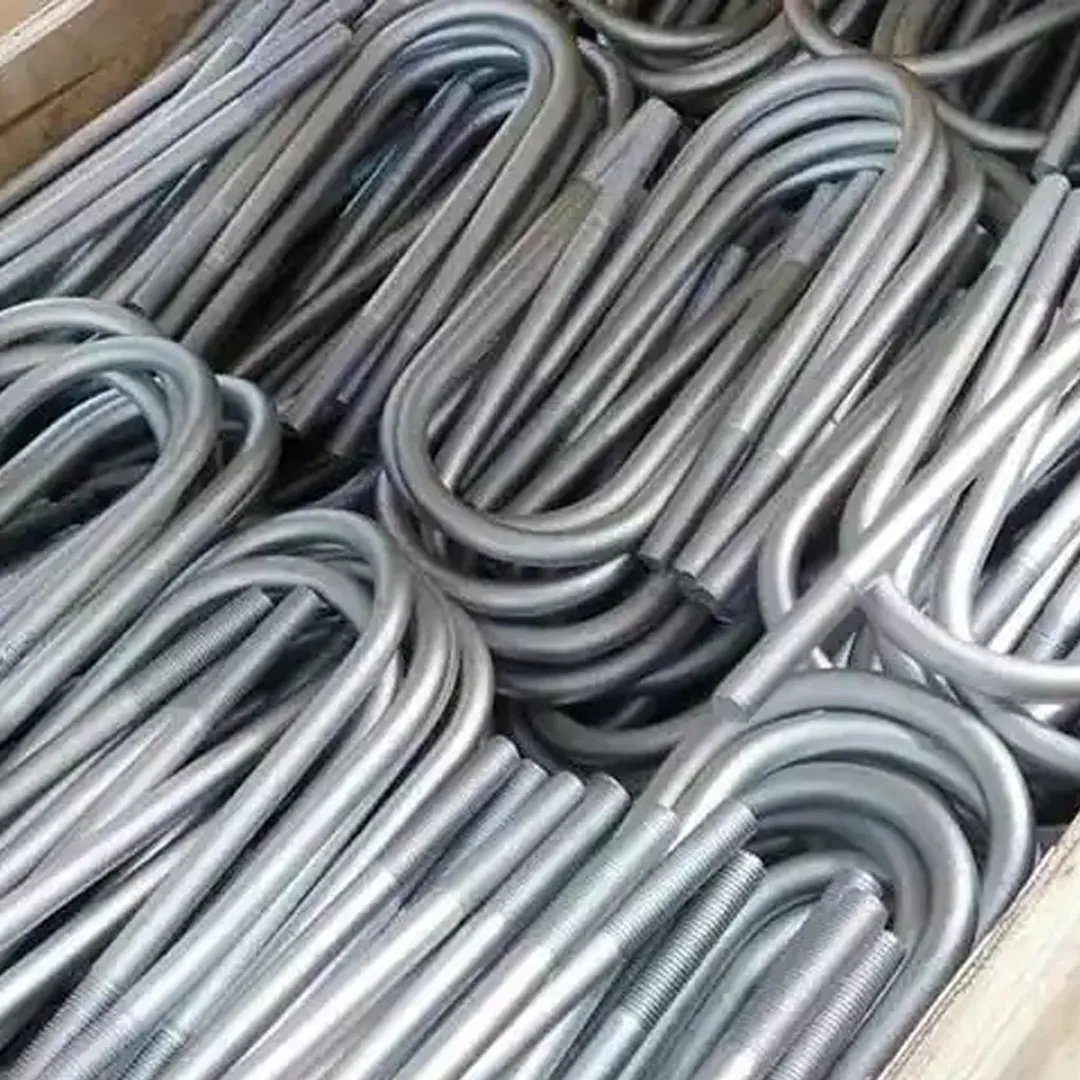

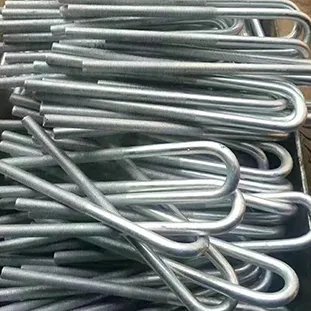

U-Bolt สำหรับการดึงพลังงานแสงอาทิตย์

ที่U-Bolt สำหรับการดึงพลังงานแสงอาทิตย์เป็นส่วนประกอบยึดแบบพิเศษที่พัฒนาขึ้นสำหรับเชื่อมต่อท่อเหล็ก ท่อรองรับ และคานขวางที่ใช้ในโครงสร้างการติดตั้งแผงเซลล์แสงอาทิตย์ แตกต่างจากสลักเกลียวมาตรฐานที่ยึดส่วนประกอบผ่านพื้นผิวสัมผัสเรียบ สลักเกลียวตัวยูพันรอบเส้นผ่านศูนย์กลางภายนอกของท่อ ทำให้เกิดการเชื่อมต่อที่สมดุลและปลอดภัยยิ่งขึ้น

การออกแบบนี้จะเพิ่มพื้นที่สัมผัสระหว่างตัวยึดและท่อในขณะที่ปรับปรุงการกระจายน้ำหนักตลอดการเชื่อมต่อ ส่งผลให้ชุดประกอบมีความทนทานต่อการสั่นสะเทือน การเคลื่อนไหวที่เกิดจากลม และความล้าของโครงสร้างในระยะยาวมากขึ้น

ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในโซลาร์ฟาร์มแบบติดตั้งภาคพื้นดิน ระบบไฟฟ้าโซลาร์เซลล์บนหลังคา ที่จอดรถพลังงานแสงอาทิตย์ โครงสร้าง PV ทางการเกษตร และโครงรองรับเหล็กต่างๆ ที่ความเสถียรของท่อเป็นสิ่งสำคัญ

วัสดุที่มีความแข็งแรงสูงเพื่อความน่าเชื่อถือของโครงสร้าง

U-bolt ทุกตัวผลิตขึ้นโดยใช้ของพรีเมี่ยมเหล็กกล้าคาร์บอน Q255B (S235JR)ให้ความต้านทานแรงดึง ความเหนียว และความต้านทานต่อการโหลดซ้ำๆ ได้อย่างดีเยี่ยม

เพื่อให้ทนทานต่อสภาพแวดล้อมกลางแจ้งที่รุนแรง สามารถเลือกตกแต่งพื้นผิวด้วยวิธีใดวิธีหนึ่งก็ได้การชุบสังกะสีแบบจุ่มร้อนหรือเคลือบ ZAM (สังกะสี-อลูมิเนียม-แมกนีเซียม)สร้างชั้นป้องกันที่ทนทานต่อความชื้น รังสีอัลตราไวโอเลต สเปรย์เกลือ และการกัดกร่อนในชั้นบรรยากาศ

สารเคลือบป้องกันการกัดกร่อนเหล่านี้ช่วยรักษาประสิทธิภาพการยึดในระยะยาว ในขณะเดียวกันก็ลดความต้องการในการบำรุงรักษาตลอดอายุการใช้งานของระบบไฟฟ้าโซลาร์เซลล์

การผลิตที่แม่นยำเพื่อประสิทธิภาพที่สม่ำเสมอ

U-bolt แต่ละตัวผลิตผ่านกระบวนการผลิตที่มีการควบคุมเต็มรูปแบบ ซึ่งรวมเอาการดัดงออัตโนมัติ การรีดเกลียวที่แม่นยำ การตรวจสอบขนาด และการปรับสภาพพื้นผิว

เมื่อเปรียบเทียบกับการตัดเกลียวแบบทั่วไป เกลียวแบบม้วนจะคงโครงสร้างเกรนของเหล็กไว้อย่างต่อเนื่อง ทำให้ต้านทานความเมื่อยล้าได้ดีขึ้น และยึดน็อตได้นุ่มนวลขึ้นระหว่างการติดตั้ง

เพื่อให้มั่นใจถึงคุณภาพของผลิตภัณฑ์ที่สอดคล้องกัน ทุกชุดการผลิตจะต้องผ่านการตรวจสอบสำหรับ:

- ขนาดโดยรวม

- รัศมีการดัดท่อ

- ความแม่นยำของเกลียว

- คุณภาพการเคลือบพื้นผิว

- ความสม่ำเสมอของการยึดเกาะ

กระบวนการผลิตที่ได้มาตรฐานนี้รับประกันความสามารถในการสับเปลี่ยนที่ดีเยี่ยมและการติดตั้งที่เชื่อถือได้ในโครงการพลังงานแสงอาทิตย์ขนาดใหญ่

โซลูชันแบบกำหนดเองสำหรับระบบการติดตั้งต่างๆ

เนื่องจากระบบติดตั้งแผงเซลล์แสงอาทิตย์มีความแตกต่างกันไปตามโครงสร้าง Energet Solar จึงให้บริการที่ครอบคลุมบริการปรับแต่ง OEM และ ODM.

การปรับแต่งที่มีให้ได้แก่:

- ความเข้ากันได้ของเส้นผ่านศูนย์กลางท่อ

- ความยาวโบลท์ตัวยู

- ข้อกำหนดด้าย

- เส้นผ่านศูนย์กลางเหล็ก

- ความหนาเคลือบสังกะสี

- ตัวเลือกการเคลือบ ZAM

- รัศมีการโค้งงอพิเศษ

- ข้อกำหนดด้านบรรจุภัณฑ์

ทีมวิศวกรของเราสามารถแนะนำข้อกำหนดเฉพาะที่เหมาะสมโดยพิจารณาจากแบบโครงสร้าง สภาพการรับน้ำหนัก และข้อกำหนดของโครงการ

ข้อมูลจำเพาะทางเทคนิค

หลักการทางวิศวกรรม

เหตุใดยูโบลท์จึงทำงานได้ดีกว่าบนโครงสร้างท่อ

แตกต่างจากตัวยึดแบบแบนที่ใช้แรงผ่านจุดสัมผัสที่จำกัดเท่านั้น ยูโบลต์จะล้อมรอบท่อและกระจายแรงยึดจับบนพื้นที่ผิวที่ใหญ่กว่ามาก

การกำหนดค่านี้สร้างแรงกดสัมผัสที่สม่ำเสมอมากขึ้น ซึ่งช่วยลดความเข้มข้นของความเค้นเฉพาะจุดที่อาจจะทำให้ท่อเสียรูปหรือหลุดการเชื่อมต่อเมื่อเวลาผ่านไป

สำหรับโครงสร้างเซลล์แสงอาทิตย์ที่ต้องเผชิญกับแรงลมอย่างต่อเนื่องและการขยายตัวทางความร้อน การกระจายแรงที่สมดุลนี้ช่วยให้โครงสร้างมีเสถียรภาพมากขึ้นและลดความต้องการในการบำรุงรักษา

วิธีการรักษาแรงหนีบ

ยูโบลท์ที่ติดตั้งอย่างถูกต้องจะสร้างพรีโหลดเมื่อขันน็อตให้แน่น พรีโหลดนี้สร้างแรงเสียดทานที่เพียงพอระหว่างท่อและโครงสร้างรองรับ ป้องกันการเคลื่อนไหวที่ไม่พึงประสงค์ระหว่างการทำงานปกติ

เมื่อลม แรงสั่นสะเทือน และอุณหภูมิเปลี่ยนแปลงซ้ำๆ ส่งผลต่อระบบติดตั้งพลังงานแสงอาทิตย์ การรักษาโหลดล่วงหน้าที่สม่ำเสมอจึงกลายเป็นสิ่งจำเป็นสำหรับการรักษาความสมบูรณ์ของการเชื่อมต่อ

ด้วยเหตุนี้ การเลือกขนาดสลักเกลียวที่เหมาะสม การขันเกลียวที่แม่นยำ และการควบคุมแรงบิดในการขัน ล้วนเป็นปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพในระยะยาว

การใช้งานผลิตภัณฑ์

โรงไฟฟ้าพลังงานแสงอาทิตย์แบบติดตั้งภาคพื้นดิน

ใช้สำหรับยึดท่อเหล็กกลมและชิ้นส่วนโครงสร้างในโครงการไฟฟ้าโซลาร์เซลล์ระดับสาธารณูปโภค ซึ่งต้องการความแข็งแรงของโครงสร้างสูงและความทนทานในระยะยาว

ระบบไฟฟ้าโซลาร์เซลล์บนชั้นดาดฟ้า

ให้การยึดที่มั่นคงระหว่างส่วนรองรับแบบท่อและโครงยึด ในขณะที่ลดการเคลื่อนตัวที่เกิดจากการสั่นสะเทือนของลมและการขยายตัวทางความร้อน

โครงสร้างโรงเก็บพลังงานแสงอาทิตย์

รับประกันการยึดท่อที่เชื่อถือได้ทั่วทั้งโครงหลังคาที่จอดรถ โดยรักษาความแข็งแกร่งของโครงสร้างภายใต้การบรรทุกของยานพาหนะและสภาพแวดล้อมกลางแจ้ง

โครงการโครงสร้างเหล็ก

เหมาะสำหรับอาคารอุตสาหกรรม โกดัง สิ่งอำนวยความสะดวกทางการเกษตร และการใช้งานโครงเหล็กต่างๆ ที่ต้องการโซลูชั่นการยึดท่อที่ทนทาน

ระบบ PV การเกษตรและชนบท

เหมาะอย่างยิ่งสำหรับระบบไฟฟ้าโซลาร์เซลล์เรือนกระจก โรงเลี้ยงปศุสัตว์ สิ่งอำนวยความสะดวกชลประทาน และโครงสร้างทางการเกษตรอื่นๆ ที่ใช้โครงเหล็กแบบท่อ

การเลือก U-Bolt ที่เหมาะสมสำหรับโครงการของคุณ

การเลือก U-Bolt ที่ถูกต้องมีความสำคัญอย่างยิ่งต่อประสิทธิภาพเชิงโครงสร้างของระบบติดตั้งไฟฟ้าโซลาร์เซลล์ แทนที่จะเลือกตามเส้นผ่านศูนย์กลางของสลักเกลียวเท่านั้น วิศวกรควรประเมินการติดตั้งและปัจจัยด้านสิ่งแวดล้อมหลายประการเพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาว

จับคู่เส้นผ่านศูนย์กลางท่อ

รัศมีด้านในของสลักเกลียวตัวยูควรตรงกับเส้นผ่านศูนย์กลางภายนอกของท่ออย่างใกล้ชิด

ยูโบลท์ขนาดใหญ่อาจลดแรงจับยึดและทำให้เคลื่อนที่ได้ภายใต้แรงสั่นสะเทือนที่เกิดจากลม ในขณะที่ยูโบลท์ขนาดเล็กเกินไปอาจทำให้การติดตั้งยากและทำให้เกิดความเครียดมากเกินไปทั้งในตัวตัวยึดและท่อ

เลือกความแข็งแกร่งที่เหมาะสม

จุดเชื่อมต่อที่ต่างกันจะรับภาระทางโครงสร้างที่แตกต่างกัน

โดยทั่วไปแล้วชิ้นส่วนรับน้ำหนักหลักจะต้องใช้เส้นผ่านศูนย์กลางของสลักเกลียวที่ใหญ่กว่าและวัสดุที่มีความแข็งแรงสูง ในขณะที่ชิ้นส่วนรองรับรองอาจใช้ข้อกำหนดมาตรฐาน การเลือกที่เหมาะสมช่วยเพิ่มทั้งความปลอดภัยและความคุ้มค่า

พิจารณาสภาพแวดล้อมการติดตั้ง

สภาพแวดล้อมมีอิทธิพลอย่างมากต่ออายุการใช้งานของตัวยึด

ชุบสังกะสีแบบจุ่มร้อนยูโบลท์เหมาะสำหรับโครงการเซลล์แสงอาทิตย์ภายในประเทศส่วนใหญ่

เคลือบ ZAMยูโบลท์ช่วยเพิ่มความต้านทานการกัดกร่อนสำหรับสภาพแวดล้อมชายฝั่งทะเล ความชื้นสูง หรือน้ำเค็ม ซึ่งการสัมผัสในระยะยาวจะเร่งการกัดกร่อน

ตรวจสอบความเข้ากันได้ของเธรด

ตรวจสอบให้แน่ใจว่าข้อมูลจำเพาะของน็อต แหวนรอง และเกลียวเข้ากันได้กับยูโบลต์ที่เลือกไว้อย่างสมบูรณ์ การจับคู่ที่เหมาะสมจะช่วยปรับปรุงความสม่ำเสมอในการโหลดล่วงหน้า และลดความเสี่ยงที่เกลียวจะเสียหายระหว่างการติดตั้ง

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการรักษาเสถียรภาพของโครงสร้างในระยะยาว

ก่อนการติดตั้ง ให้ตรวจสอบว่าโบลท์ตัวยูมีขนาดพอดีกับเส้นผ่านศูนย์กลางของท่อ และพื้นผิวสัมผัสทั้งหมดสะอาดและปราศจากเศษซาก วางตำแหน่งโบลท์ตัวยูรอบๆ ท่ออย่างสมมาตรเพื่อให้ได้แรงดันในการจับยึดที่สมดุล

เมื่อขันให้แน่น ให้สลับระหว่างน็อตทั้งสองตัวแทนที่จะขันด้านใดด้านหนึ่งจนสุดก่อน ซึ่งช่วยกระจายพรีโหลดอย่างสม่ำเสมอและป้องกันการโหลดหรือการบิดเบี้ยวของท่อไม่สม่ำเสมอ

หลังจากที่โครงสร้างไฟฟ้าโซลาร์เซลล์อยู่ภายใต้สภาวะการทำงานเริ่มต้นแล้ว แนะนำให้ตรวจสอบแรงบิดตามปกติเพื่อยืนยันว่าการเชื่อมต่อยังคงแน่นหนา

ข้อผิดพลาดในการติดตั้งทั่วไป

แม้แต่ตัวยึดคุณภาพสูงก็อาจล้มเหลวได้หากติดตั้งไม่ถูกต้อง การทำความเข้าใจข้อผิดพลาดทั่วไปจะช่วยลดต้นทุนการบำรุงรักษาและปรับปรุงความน่าเชื่อถือในระยะยาวของระบบติดตั้งพลังงานแสงอาทิตย์

ข้อพิจารณาทางวิศวกรรม

ทำความเข้าใจกับการพรีโหลด

วัตถุประสงค์หลักของการขัน U-bolt ให้แน่นคือการสร้างพรีโหลดแทนที่จะนำส่วนประกอบทั้งสองมารวมกัน

โหลดล่วงหน้าที่เพียงพอจะสร้างแรงเสียดทานระหว่างท่อและโครงสร้างรองรับ ป้องกันการเคลื่อนตัวที่เกิดจากแรงลม การสั่นสะเทือนของอุปกรณ์ หรือการขยายตัวทางความร้อน การรักษาพรีโหลดนี้ตลอดอายุการใช้งานของการติดตั้งถือเป็นปัจจัยสำคัญประการหนึ่งที่ส่งผลต่อความน่าเชื่อถือในการเชื่อมต่อ

การถ่ายโอนโหลดในระบบติดตั้งพลังงานแสงอาทิตย์

ในโครงสร้างไฟฟ้าโซลาร์เซลล์ สลักเกลียวรูปตัวยูจะต้องรับภาระทั้งแบบคงที่และไดนามิกร่วมกัน

เงื่อนไขการโหลดโดยทั่วไป ได้แก่:

- การยกของลมที่กระทำต่อแผงโซลาร์เซลล์

- หิมะตกหนักในสภาพอากาศหนาวเย็น

- การขยายตัวและการหดตัวเนื่องจากความร้อนของชิ้นส่วนเหล็ก

- การสั่นสะเทือนรายวันที่เกิดจากการเปลี่ยนแปลงสภาพแวดล้อม

- การบำรุงรักษาโหลดระหว่างการตรวจสอบและการบริการ

การเลือกข้อมูลจำเพาะของโบลท์ตัวยูที่ถูกต้องจะช่วยกระจายโหลดเหล่านี้ได้อย่างปลอดภัยตลอดโครงสร้างการติดตั้ง

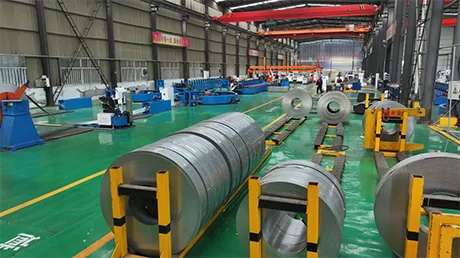

การผลิตและการควบคุมคุณภาพ

ความสม่ำเสมอของผลิตภัณฑ์ถือเป็นสิ่งสำคัญสำหรับโครงการไฟฟ้าโซลาร์เซลล์ขนาดใหญ่ซึ่งมีการติดตั้งตัวยึดหลายพันตัว

ที่ Energet Solar ทุกชุดการผลิตจะปฏิบัติตามกระบวนการควบคุมคุณภาพที่เป็นมาตรฐานเพื่อให้มั่นใจในความแม่นยำของมิติและประสิทธิภาพทางกลที่มั่นคง

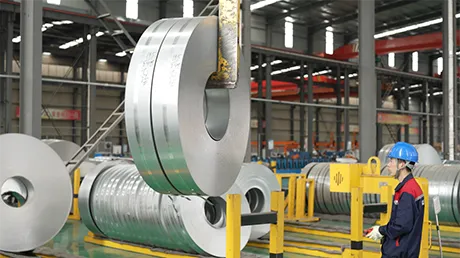

การตรวจสอบวัตถุดิบ

วัสดุเหล็กที่เข้ามาทั้งหมดได้รับการตรวจสอบเพื่อตรวจสอบเกรดวัสดุ องค์ประกอบทางเคมี และคุณสมบัติทางกลก่อนเริ่มการผลิต

การขึ้นรูปที่แม่นยำ

อุปกรณ์ดัดโค้งอัตโนมัติช่วยให้มั่นใจได้ถึงรัศมีการดัดและความแม่นยำของมิติที่สม่ำเสมอในทุกชุดการผลิต

การตรวจสอบด้าย

เกลียวแบบม้วนได้รับการตรวจสอบความถูกต้องของโปรไฟล์ การเชื่อมต่อที่ราบรื่น และความสม่ำเสมอของขนาดเพื่อให้มั่นใจในการติดตั้งที่เชื่อถือได้

การป้องกันพื้นผิว

แต่ละชุดจะได้รับการตรวจสอบคุณภาพการเคลือบและความสมบูรณ์ของพื้นผิวหลังจากการชุบสังกะสีหรือการบำบัดด้วย ZAM เพื่อให้มั่นใจถึงความต้านทานการกัดกร่อนในระยะยาว

การตรวจสอบคุณภาพขั้นสุดท้าย

ผลิตภัณฑ์สำเร็จรูปได้รับการตรวจสอบอย่างครอบคลุมก่อนจัดส่ง รวมถึงการตรวจสอบมิติ การตรวจสอบเกลียว การตรวจสอบด้วยสายตา และการตรวจสอบบรรจุภัณฑ์

กรณีการใช้งานจริง

ฟาร์มพลังงานแสงอาทิตย์ระดับสาธารณูปโภคในตะวันออกกลาง

สำหรับโครงการเซลล์แสงอาทิตย์แบบติดตั้งภาคพื้นดินขนาด 60 เมกะวัตต์ซึ่งตั้งอยู่ในสภาพแวดล้อมทะเลทรายที่มีอุณหภูมิสูง Energet Solar ได้จัดหาสลักเกลียวตัวยูชุบสังกะสีแบบจุ่มร้อนสำหรับการเชื่อมต่อท่อหลัก

แม้ว่าจะต้องสัมผัสกับรังสี UV ที่รุนแรงเป็นเวลานานและการเปลี่ยนแปลงของอุณหภูมิในแต่ละวันอย่างมีนัยสำคัญ ตัวยึดยังคงรักษาประสิทธิภาพในการจับยึดที่มั่นคง โดยไม่มีการคลายตัวหรือการเสื่อมสภาพของสารเคลือบอย่างเห็นได้ชัดหลังการใช้งานเป็นเวลานาน

โครงการ PV บนชั้นดาดฟ้าชายฝั่งในเอเชียตะวันออกเฉียงใต้

การติดตั้งแผงเซลล์แสงอาทิตย์บนหลังคาขนาด 35 เมกะวัตต์ จำเป็นต้องมีการป้องกันการกัดกร่อนที่ดียิ่งขึ้น เนื่องจากการสัมผัสกับอากาศที่มีเกลือและความชื้นสูงอย่างต่อเนื่อง

เพื่อจัดการกับเงื่อนไขเหล่านี้ ยูโบลต์เคลือบ ZAM แบบปรับแต่งเองจึงได้รับการจัดหาขนาดเฉพาะของโครงการ ความต้านทานการกัดกร่อนที่ได้รับการปรับปรุงลดความถี่ในการบำรุงรักษาและให้ประสิทธิภาพของโครงสร้างที่เชื่อถือได้ตลอดการใช้งานกลางแจ้งในระยะยาว

เหตุใดจึงเลือก Energet Solar

การเลือกผู้จำหน่ายอุปกรณ์ยึดที่เหมาะสมมีความสำคัญพอๆ กับการเลือกอุปกรณ์ยึดที่เหมาะสม

Energet Solar ผสมผสานประสบการณ์การผลิต การสนับสนุนด้านวิศวกรรม และการจัดการคุณภาพที่เข้มงวด เพื่อส่งมอบโซลูชันการยึดที่เชื่อถือได้สำหรับโครงการไฟฟ้าโซลาร์เซลล์ทั่วโลก

ข้อดีของเรา ได้แก่ :

- ผู้ผลิตมืออาชีพที่เชี่ยวชาญด้านระบบติดตั้งพลังงานแสงอาทิตย์

- การผลิตอัตโนมัติเพื่อความสม่ำเสมอของผลิตภัณฑ์ที่มั่นคง

- บริการปรับแต่ง OEM และ ODM

- วัสดุเหล็กคาร์บอนความแข็งแรงสูง

- ตัวเลือกการเคลือบสังกะสีแบบจุ่มร้อนและ ZAM

- การตรวจสอบมิติและคุณภาพที่เข้มงวด

- การผลิตที่รวดเร็วและการจัดส่งทั่วโลกที่เชื่อถือได้

- การสนับสนุนทางเทคนิคสำหรับโครงการวิศวกรรม

คำถามที่พบบ่อย

ขนาดของ U-Bolt สามารถปรับแต่งได้หรือไม่?

ใช่. เราผลิตยูโบลท์แบบกำหนดเองตามเส้นผ่านศูนย์กลางท่อ ความยาวของโบลต์ ข้อกำหนดเฉพาะของเกลียว วัสดุ และข้อกำหนดในการเคลือบ

สารเคลือบชนิดใดดีกว่าสำหรับสภาพแวดล้อมชายฝั่ง

การเคลือบ ZAMโดยทั่วไปแนะนำสำหรับพื้นที่ชายฝั่งทะเลและพื้นที่ที่มีความชื้นสูง เนื่องจากมีความทนทานต่อการพ่นเกลือและการกัดกร่อนในชั้นบรรยากาศเพิ่มขึ้น

ฉันจะกำหนดขนาด U-Bolt ที่ถูกต้องได้อย่างไร

ยูโบลท์ควรตรงกับเส้นผ่านศูนย์กลางภายนอกของท่อ โดยคำนึงถึงการรับน้ำหนักของโครงสร้าง ระยะห่างในการติดตั้ง และแรงจับยึดที่ต้องการ

มีน็อตและแหวนรองที่เข้ากันรวมอยู่ด้วยหรือไม่

สามารถจัดหาให้เป็นส่วนหนึ่งของชุดอุปกรณ์ยึดครบชุดได้ตามความต้องการของลูกค้า

ยูโบลท์เหล่านี้ใช้กับท่อสี่เหลี่ยมได้หรือไม่?

ใช่. เรานำเสนอขนาดการดัดแบบกำหนดเองซึ่งเหมาะสำหรับการใช้งานท่อเหล็กกลมและสี่เหลี่ยม

สินค้าของคุณมีมาตรฐานอะไรบ้าง?

ผลิตภัณฑ์ของเราผลิตขึ้นตามข้อกำหนดโครงสร้างเซลล์แสงอาทิตย์ระหว่างประเทศที่เกี่ยวข้อง และผลิตภายใต้ระบบการจัดการคุณภาพที่เข้มงวด

คุณให้การสนับสนุนด้านวิศวกรรมหรือไม่?

ใช่. ทีมวิศวกรของเราสามารถช่วยเหลือในการเลือกผลิตภัณฑ์ การตรวจสอบแบบร่าง การปรับแต่ง และคำแนะนำทางเทคนิคสำหรับระบบการติดตั้งไฟฟ้าโซลาร์เซลล์ต่างๆ

มีการตรวจสอบอะไรบ้างก่อนจัดส่ง?

แต่ละชุดผ่านการตรวจสอบมิติ การตรวจสอบเกลียว การตรวจสอบการเคลือบผิว การตรวจสอบรูปลักษณ์ และการตรวจสอบบรรจุภัณฑ์ เพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอก่อนส่งมอบ
