เหล็กมุมไม่เท่ากันสามารถปรับปรุงความแข็งแกร่ง ความยืดหยุ่น และประสิทธิภาพในโครงการติดตั้งพลังงานแสงอาทิตย์ได้อย่างไร

พลังแสงอาทิตย์เสบียงเหล็กฉากไม่เท่ากันสำหรับระบบติดตั้งแผงเซลล์แสงอาทิตย์ โครงสร้างเหล็ก ที่จอดรถ และโครงการก่อสร้างทางอุตสาหกรรม ด้วยโปรไฟล์รูปตัว L ที่ไม่สมมาตร ส่วนประกอบเหล็กโครงสร้างนี้จึงมีตัวเลือกการเชื่อมต่อที่ยืดหยุ่น การใช้พื้นที่อย่างมีประสิทธิภาพ และการรองรับที่เชื่อถือได้สำหรับโครงการที่ต้องการขนาดขาที่แตกต่างกัน

สรุปบทความ:เหล็กฉากไม่เท่ากันเป็นวัสดุโครงสร้างที่ใช้งานได้จริงสำหรับการใช้งานที่โปรไฟล์ที่มีขาเท่ากันอาจไม่ให้รูปทรงการเชื่อมต่อที่เหมาะสมที่สุด คู่มือนี้จะอธิบายการออกแบบ คุณประโยชน์หลัก ตัวเลือกวัสดุและการเคลือบ การใช้งานทั่วไป และข้อควรพิจารณาในการซื้อ นอกจากนี้ยังสรุปวิธีการประเมินขนาด เกรดเหล็ก การป้องกันการกัดกร่อน และข้อกำหนดด้านการผลิตเมื่อเลือกเหล็กฉากสำหรับระบบติดตั้งพลังงานแสงอาทิตย์และโครงสร้างกลางแจ้งอื่นๆ

สารบัญ

1. เหล็กมุมไม่เท่ากันคืออะไร?
2. เหล็กมุมไม่เท่ากันทำงานอย่างไร?
3. ประโยชน์หลักคืออะไร?
4. ข้อมูลจำเพาะและตัวเลือกวัสดุ
5. ใช้เหล็กมุมไม่เท่ากันที่ไหน?
6. วิธีการเลือกผลิตภัณฑ์ที่เหมาะสม
7. การป้องกันการผลิตและการกัดกร่อน
8. เหล็กมุมไม่เท่ากันกับเหล็กมุมเท่ากัน
9. คำถามที่พบบ่อย
10. บทสรุปและขั้นตอนต่อไป

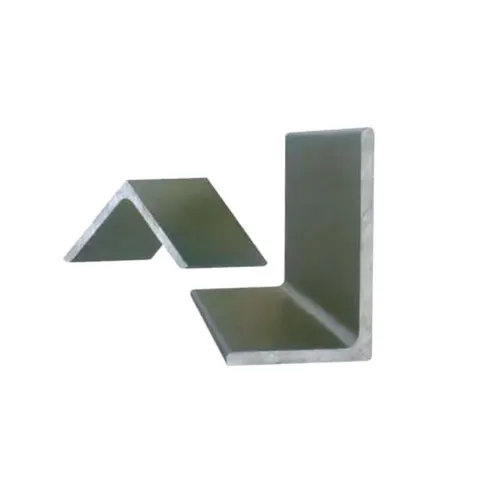

เหล็กมุมไม่เท่ากันคืออะไร?

เหล็กฉากไม่เท่ากันเป็นเหล็กโครงสร้างที่มีหน้าตัดรูปตัว L และมีขาสองข้างที่มีความกว้างต่างกัน แตกต่างจากเหล็กมุมเท่ากันซึ่งมีสองขาที่มีขนาดเท่ากัน โปรไฟล์นี้รองรับการใช้งานที่ขารองรับที่ยาวกว่าและขาเชื่อมต่อที่สั้นกว่าทำให้มีการจัดวางที่เป็นประโยชน์มากกว่า

รูปทรงแบบอสมมาตรทำให้มีประโยชน์สำหรับการเชื่อมต่อโครงสร้าง การค้ำยัน โครงรองรับ และส่วนประกอบการติดตั้งแผงเซลล์แสงอาทิตย์ ด้วยการเลือกขนาดและความหนาของขาที่เหมาะสม วิศวกรจึงสามารถจับคู่โปรไฟล์กับพื้นที่การติดตั้งที่มีอยู่และเงื่อนไขการโหลดที่ระบุได้

สำหรับโครงการพลังงานแสงอาทิตย์ โปรไฟล์อาจรวมอยู่ในชุดประกอบ ส่วนเสริม และโครงสร้างการเชื่อมต่อ ความเหมาะสมขึ้นอยู่กับการออกแบบโครงสร้างที่สมบูรณ์ รวมถึงตัวยึด รายละเอียดการเชื่อมต่อ เกรดเหล็ก และภาระด้านสิ่งแวดล้อม

พลังแสงอาทิตย์ นำเสนอเหล็กมุมที่ไม่เท่ากันพร้อมขนาดที่ปรับแต่งได้และตัวเลือกการผลิตสำหรับความต้องการของโครงการที่แตกต่างกัน ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับการใช้งานเชิงโครงสร้างในทางปฏิบัติ ซึ่งความสม่ำเสมอของขนาดและความเข้ากันได้กับส่วนประกอบการติดตั้งอื่นๆ เป็นสิ่งสำคัญ

เหล็กมุมไม่เท่ากันทำงานอย่างไรในระบบโครงสร้าง?

ขาทั้งสองข้างที่มีมุมไม่เท่ากันทำให้มีพื้นผิวการเชื่อมต่อที่แตกต่างกันภายในโปรไฟล์ขนาดกะทัดรัด ขาข้างหนึ่งสามารถรองรับสิ่งที่แนบมาหลักหรือส่วนต่อประสานการสนับสนุน ในขณะที่อีกขาสามารถเชื่อมต่อกับชิ้นส่วนที่อยู่ติดกัน ขึ้นอยู่กับการออกแบบทางวิศวกรรม

ตัวอย่างเช่น ในโครงสร้างการติดตั้งแผงเซลล์แสงอาทิตย์ โปรไฟล์มุมอาจเชื่อมต่อเหล็กค้ำยันกับชิ้นส่วนรองรับหรือเสริมข้อต่อระหว่างส่วนประกอบโครงสร้าง รูปทรงเรขาคณิตสามารถช่วยให้นักออกแบบแก้ไขข้อจำกัดในการติดตั้งได้โดยไม่ต้องมีส่วนประกอบที่ซับซ้อนโดยไม่จำเป็น

อย่างไรก็ตาม มุมที่ไม่เท่ากันไม่ได้ให้การกระจายโหลดที่ดีขึ้นในทุกการใช้งานโดยอัตโนมัติ ประสิทธิภาพการทำงานขึ้นอยู่กับทิศทางของการโหลด ขนาดหน้าตัด ความเยื้องศูนย์ของการเชื่อมต่อ ความยาวที่ไม่รองรับ และเงื่อนไขขอบเขต

• การสนับสนุนโครงสร้าง:จัดให้มีส่วนต่อประสานที่กำหนดระหว่างชิ้นส่วนเหล็กที่เชื่อมต่อกัน
• การค้ำยัน:สามารถมีส่วนช่วยในการต้านทานการเคลื่อนไหวด้านข้างเมื่อออกแบบอย่างถูกต้อง
• การเชื่อมต่อที่ประหยัดพื้นที่:รองรับการประกอบที่มีขนาดการแนบไม่เท่ากัน
• ความยืดหยุ่นในการผลิต:สามารถตัด เจาะ หรือเจาะตามแบบที่ได้รับอนุมัติ

ประโยชน์หลักของเหล็กมุมไม่เท่ากันคืออะไร?

1. เรขาคณิตการเชื่อมต่อที่ยืดหยุ่น

การกำหนดค่าขาที่ไม่เท่ากันช่วยให้วิศวกรสามารถรองรับความกว้างของอุปกรณ์เสริมที่แตกต่างกันและพื้นที่การติดตั้งที่จำกัด สิ่งนี้สามารถลดความซับซ้อนในการจัดการการสนับสนุนบางอย่าง และลดความต้องการชิ้นส่วนอะแดปเตอร์เพิ่มเติม โดยมีเงื่อนไขว่าการออกแบบได้รับการตรวจสอบอย่างเหมาะสม

2. การใช้วัสดุอย่างมีประสิทธิภาพ

การเลือกโปรไฟล์ที่ตรงกับการเชื่อมต่อที่ต้องการสามารถช่วยหลีกเลี่ยงวัสดุที่ไม่จำเป็นหรือส่วนประกอบที่มีขนาดใหญ่เกินไปได้ การประหยัดได้จริงขึ้นอยู่กับการคำนวณโครงสร้าง เกรดเหล็ก ข้อกำหนดในการผลิต และปริมาณการจัดซื้อ

3. ความเข้ากันได้กับระบบติดตั้งพลังงานแสงอาทิตย์

การติดตั้งระบบไฟฟ้าโซลาร์เซลล์จำเป็นต้องมีสมาชิกที่เชื่อมต่อถึงกันจำนวนมากซึ่งจะต้องทำงานร่วมกันภายใต้ลม หิมะ และโหลดที่ไม่ทำงาน เหล็กฉากที่ไม่เท่ากันสามารถทำหน้าที่เป็นส่วนรองรับหรือส่วนประกอบในการเชื่อมต่อได้เมื่อขนาด ความแข็งแรง และรูปแบบของรูตรงกับการออกแบบการติดตั้ง

4. ตัวเลือกการผลิตแบบกำหนดเอง

โปรเจ็กต์มักต้องการความยาวเฉพาะ ตำแหน่งของรู และรายละเอียดการเชื่อมต่อ Energet Solar รองรับการขึ้นรูปเย็น การเจาะด้วย CNC การตัดที่แม่นยำ และการประมวลผลแบบกำหนดเองเพื่อรองรับแบบร่างโครงการต่างๆ

5. ความทนทานกลางแจ้ง

การป้องกันการกัดกร่อนที่เหมาะสมช่วยให้ส่วนประกอบเหล็กทนทานต่อความชื้นและการสัมผัสต่อสิ่งแวดล้อม สำหรับโครงสร้างไฟฟ้าโซลาร์เซลล์กลางแจ้ง การเคลือบสังกะสีที่เหมาะสมหรือระบบป้องกันอื่นที่ระบุสามารถลดการบำรุงรักษาที่เกี่ยวข้องกับการกัดกร่อนได้

ผู้ซื้อควรพิจารณาข้อมูลจำเพาะและตัวเลือกวัสดุใดบ้าง

ขนาดและเกรดวัสดุที่เหมาะสมขึ้นอยู่กับการคำนวณโครงสร้าง เงื่อนไขการติดตั้ง และมาตรฐานโครงการที่เกี่ยวข้อง ตารางต่อไปนี้สรุปข้อมูลผลิตภัณฑ์ที่เผยแพร่โดย พลังแสงอาทิตย์

หมายเหตุ: กลุ่มผลิตภัณฑ์ที่เผยแพร่เหล่านี้ไม่ใช่การรับประกันว่าทุกชุดจะมีอยู่ในสต็อกมาตรฐาน ยืนยันขนาดที่แน่นอน ความคลาดเคลื่อน เกรดเหล็ก มาตรฐานที่เกี่ยวข้อง และข้อกำหนดการเคลือบก่อนสั่งซื้อ

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับโปรไฟล์เหล็กเสริม โปรดดู Energet Solar Equal Angle Steel และอุปกรณ์เสริมสำหรับติดตั้งพลังงานแสงอาทิตย์

เหล็กมุมไม่เท่ากันมักใช้ที่ไหน?

เหล็กฉากที่ไม่เท่ากันรองรับการใช้งานที่หลากหลายซึ่งการเชื่อมต่อทางโครงสร้างต้องใช้ความกว้างของขาที่แตกต่างกัน การใช้งานจริงมีดังต่อไปนี้:

• ระบบพลังงานแสงอาทิตย์แบบติดตั้งภาคพื้นดิน:รองรับฉากยึด วงเล็บปีกกา และชุดประกอบการเชื่อมต่อที่เลือกในโครงสร้างการติดตั้งไฟฟ้าโซลาร์เซลล์
• ที่จอดรถพลังงานแสงอาทิตย์:ช่วยเชื่อมต่อหรือเสริมกำลังสมาชิกภายในโครงสร้างพลังงานแสงอาทิตย์บริเวณที่จอดรถที่ได้รับการออกแบบทางวิศวกรรม
• โครงสร้างเหล็กอุตสาหกรรม:ให้ตัวเลือกการเชื่อมต่อและการเสริมแรงสำหรับเฟรมประดิษฐ์และชุดประกอบรองรับ
• โครงการก่อสร้าง:สามารถใช้ในงานเหล็กรอง ฉากยึด และการเชื่อมต่อโครงสร้างตามที่ได้รับอนุญาตจากการออกแบบ
• โครงรองรับอุปกรณ์:รองรับการจัดเตรียมสิ่งที่แนบมาซึ่งได้รับประโยชน์จากโปรไฟล์ที่ไม่สมมาตร

พิจารณาโครงการพลังงานแสงอาทิตย์แบบติดตั้งภาคพื้นดินที่ใช้เสาเหล็ก โครงสร้างรองรับแนวนอน และเหล็กค้ำแนวทแยง มุมที่ไม่เท่ากันอาจให้การเชื่อมต่อที่เหมาะสมระหว่างชิ้นส่วนที่เลือกเมื่อพื้นผิวที่แนบมามีความกว้างต่างกัน วิศวกรยังต้องตรวจสอบความจุของส่วนประกอบ ระยะห่างของสลักเกลียว ตลับลูกปืนในพื้นที่ และเสถียรภาพของโครงสร้างโดยรวมก่อนที่จะอนุมัติการกำหนดค่า

คุณจะเลือกเหล็กมุมไม่เท่ากันที่เหมาะสมได้อย่างไร?

การเลือกผลิตภัณฑ์ที่เหมาะสมเกี่ยวข้องมากกว่าการเปรียบเทียบราคาหรือการเลือกขนาดที่ใหญ่ที่สุดที่มีอยู่ ผู้ซื้อควรประเมินส่วนประกอบโดยสัมพันธ์กับฟังก์ชันโครงสร้างที่ต้องการ

1. กำหนดแอปพลิเคชันระบุว่าโปรไฟล์จะทำหน้าที่เป็นวงเล็บปีกกา วงเล็บ ส่วนเชื่อมต่อ หรือส่วนประกอบโครงสร้างอื่นหรือไม่
2. ยืนยันขนาดระบุทั้งความกว้าง ความหนา ความยาว ตำแหน่งของรู และความคลาดเคลื่อนของขนาดบนแบบทางเทคนิค
3. กำหนดเกรดเหล็กเลือกเกรดที่ตรงตามข้อกำหนดด้านความแข็งแรง ความเหนียว ความสามารถในการเชื่อม และรหัสที่เกี่ยวข้องของโครงการ
4. ประเมินภาระของโครงสร้างพิจารณาน้ำหนักบรรทุก ลม หิมะ การสั่นสะเทือน แรงเชื่อมต่อ และเงื่อนไขการออกแบบอื่นๆ ที่เกี่ยวข้อง
5. ระบุการป้องกันการกัดกร่อนประเมินความชื้น ปริมาณน้ำฝน การสัมผัสชายฝั่ง มลพิษทางอุตสาหกรรม และกลยุทธ์การบำรุงรักษาที่คาดหวัง
6. ตรวจสอบข้อกำหนดในการผลิตกำหนดว่าส่วนประกอบจำเป็นต้องเจาะรูล่วงหน้า การตัดแบบกำหนดเอง การดัดงอ หรือการประมวลผลอื่นๆ หรือไม่
7. ตรวจสอบเอกสารของซัพพลายเออร์ขอใบรับรองวัสดุ บันทึกการตรวจสอบขนาด ข้อมูลการเคลือบ และเอกสารอื่นๆ ที่โครงการต้องการ

ข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์ช่วยลดความแตกต่างระหว่างแบบร่าง ส่วนประกอบที่จัดส่ง และข้อกำหนดในการติดตั้ง สำหรับโครงการไฟฟ้าโซลาร์เซลล์ขนาดใหญ่ การจัดเอกสารการจัดซื้อให้สอดคล้องกับรายการวัสดุทางวิศวกรรมถือเป็นสิ่งสำคัญอย่างยิ่ง

การผลิตและการป้องกันการกัดกร่อนส่งผลต่อประสิทธิภาพอย่างไร

ความถูกต้องแม่นยำในการผลิตจะส่งผลต่อความพอดีของเหล็กฉากที่ประกอบเข้ากับชิ้นส่วนที่อยู่ติดกัน ตำแหน่งรูที่ไม่ถูกต้อง ขนาดไม่สอดคล้องกัน หรือการเสียรูปมากเกินไปอาจทำให้การติดตั้งยุ่งยากและทำให้เกิดความเครียดที่ไม่พึงประสงค์ที่จุดเชื่อมต่อ

การขึ้นรูปเย็น การเจาะด้วย CNC และการตัดที่แม่นยำสามารถรองรับการผลิตซ้ำได้เมื่อใช้การควบคุมและตรวจสอบกระบวนการที่เหมาะสม ผู้ซื้อควรยืนยันว่ากระบวนการผลิตที่เลือกนั้นตรงตามข้อกำหนดการวาดและไม่กระทบต่อคุณสมบัติที่ระบุของส่วนประกอบ

การป้องกันการกัดกร่อนมีความสำคัญไม่แพ้กันสำหรับงานเหล็กกลางแจ้ง การชุบสังกะสีแบบจุ่มร้อนจะสร้างการเคลือบสังกะสีที่ช่วยปกป้องเหล็กจากการกัดกร่อน ประสิทธิภาพขึ้นอยู่กับคุณภาพการเคลือบ ความหนา สภาพแวดล้อม การระบายน้ำ และความเสียหายที่เกิดขึ้นระหว่างการขนส่งหรือการติดตั้ง

สำหรับสภาพแวดล้อมที่มีความต้องการสูง ทีมงานโครงการควรประเมินว่าระบบการเคลือบที่ระบุให้การป้องกันที่เพียงพอสำหรับเงื่อนไขการบริการที่ต้องการหรือไม่ ขอบตัด พื้นที่เจาะ รอยเชื่อม และบริเวณการเคลือบที่เสียหายอาจต้องได้รับการดูแลเป็นพิเศษภายใต้ข้อกำหนดการเคลือบที่เกี่ยวข้อง

ก่อนที่จะยอมรับการจัดส่ง ให้พิจารณาการตรวจสอบ:

• ขนาดโปรไฟล์และความตรงเทียบกับแบบที่ได้รับการอนุมัติ
• เอกสารเกรดเหล็กและการตรวจสอบย้อนกลับ
• ตำแหน่งรู คุณภาพการตัด และการเสียรูปที่มองเห็นได้
• ความหนาของชั้นเคลือบและสภาพพื้นผิว
• บรรจุภัณฑ์ การติดฉลาก และความสม่ำเสมอในทุกชุดการผลิต

อะไรคือความแตกต่างระหว่างเหล็กมุมที่ไม่เท่ากันและเหล็กมุมที่เท่ากัน?

โปรไฟล์ทั้งสองมีหน้าตัดรูปตัว L แต่รูปทรงทำให้เหมาะสำหรับการจัดการเชื่อมต่อที่แตกต่างกัน ไม่มีประเภทใดที่แข็งแกร่งกว่าในระดับสากล ทางเลือกที่ถูกต้องขึ้นอยู่กับข้อกำหนดด้านโครงสร้าง

เมื่อทำการเปรียบเทียบทั้งสอง วิศวกรควรประเมินคุณสมบัติหน้าตัด ความเยื้องศูนย์กลางของการเชื่อมต่อ ทิศทางการรับน้ำหนัก และต้นทุนการผลิต แทนที่จะอาศัยรูปร่างของโปรไฟล์เพียงอย่างเดียว

คำถามที่พบบ่อยเกี่ยวกับเหล็กมุมไม่เท่ากัน

1. ข้อได้เปรียบหลักของเหล็กฉากไม่เท่ากันคืออะไร?

ข้อได้เปรียบหลักคือความสามารถในการรองรับการเชื่อมต่อโครงสร้างที่มีความกว้างของขาต่างกัน สิ่งนี้สามารถปรับปรุงความยืดหยุ่นของโครงร่าง และลดความซับซ้อนของการรองรับหรือการจัดวางค้ำยันที่เลือกได้ง่ายขึ้น เมื่อโปรไฟล์ตรงกับการออกแบบทางวิศวกรรม

2. Energet Solar จำหน่ายเหล็กเกรดใดบ้าง

พลังแสงอาทิตย์ แสดงรายการเหล็กกล้าคาร์บอน Q235B และ Q355B พร้อมด้วยการกำหนด S235JR และ S355JR สำหรับข้อกำหนดที่เกี่ยวข้อง ยืนยันเกรดที่แน่นอน มาตรฐานวัสดุที่ใช้บังคับ และเอกสารประกอบที่มีให้สำหรับคำสั่งซื้อของคุณ

3. เหล็กฉากไม่เท่ากันเหมาะสำหรับระบบติดตั้งพลังงานแสงอาทิตย์กลางแจ้งหรือไม่?

ใช่ สามารถใช้ในโครงสร้างไฟฟ้าโซลาร์เซลล์กลางแจ้งได้เมื่อโปรไฟล์ เกรดเหล็ก การออกแบบโครงสร้าง และการป้องกันการกัดกร่อน ตรงตามข้อกำหนดของโครงการ Energet Solar แสดงรายการตัวเลือกชุบสังกะสีแบบจุ่มร้อนซึ่งมีช่วงความหนาของการเคลือบที่เผยแพร่ที่ 45–120 μm

4. สามารถปรับแต่งขนาดและตำแหน่งรูได้หรือไม่?

การปรับแต่งอาจมีให้สำหรับมิติข้อมูลเฉพาะโครงการและรายละเอียดการประดิษฐ์ จัดเตรียมแบบร่างที่ได้รับอนุมัติ ปริมาณที่ต้องการ ความคลาดเคลื่อน เกรดวัสดุ และข้อกำหนดคุณสมบัติการรักษาพื้นผิว เพื่อให้ซัพพลายเออร์สามารถประเมินความเป็นไปได้ได้

5. ฉันควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

รวมขนาดของขาทั้งสอง ความหนา ความยาว เกรดเหล็ก ข้อกำหนดในการเคลือบ รูปแบบรู ปริมาณ ปลายทาง และกำหนดการส่งมอบที่ต้องการ แบบร่างและมาตรฐานที่ใช้บังคับจะช่วยให้ซัพพลายเออร์เตรียมใบเสนอราคาที่แม่นยำยิ่งขึ้น

6. ฉันจะตรวจสอบคุณภาพของคำสั่งซื้อได้อย่างไร?

ขอเอกสารการตรวจสอบย้อนกลับของวัสดุและบันทึกการตรวจสอบที่เกี่ยวข้อง การตรวจสอบอาจรวมถึงการตรวจสอบขนาด การวัดความหนาของการเคลือบ การตรวจสอบด้วยภาพ และการทบทวนใบรับรองวัสดุตามข้อกำหนดเฉพาะในการซื้อ ทั้งนี้ขึ้นอยู่กับข้อกำหนดของโครงการ

สรุป: การเลือกเหล็กมุมไม่เท่ากันที่เหมาะสมสำหรับโครงการของคุณ

เหล็กฉากที่ไม่เท่ากันเป็นโซลูชันที่มีประโยชน์สำหรับโครงสร้างการติดตั้งไฟฟ้าโซลาร์เซลล์ โครงเหล็ก ที่จอดรถ และการเชื่อมต่อทางอุตสาหกรรมที่ต้องการขนาดขาที่แตกต่างกัน คุณค่าของมันมาจากการจับคู่รูปทรงโปรไฟล์ คุณสมบัติของวัสดุ รายละเอียดการผลิต และการป้องกันการกัดกร่อนให้ตรงกับข้อกำหนดทางวิศวกรรมที่เกิดขึ้นจริง

พลังแสงอาทิตย์ นำเสนอโปรไฟล์เหล็กที่กำหนดค่าได้และบริการด้านการผลิต เพื่อรองรับโครงการติดตั้งและก่อสร้างพลังงานแสงอาทิตย์ต่างๆ หากคุณกำลังจัดหาเหล็กโครงสร้างสำหรับการติดตั้งใหม่หรือขยายห่วงโซ่อุปทานที่มีอยู่ ให้แบ่งปันแบบร่าง ข้อกำหนดทางเทคนิค ปริมาณ และเงื่อนไขของโครงการกับทีมงานเยี่ยมชมหน้าผลิตภัณฑ์เหล็กมุมไม่เท่ากันและติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะ ข้อกำหนดทางเทคนิค และใบเสนอราคาสำหรับโครงการของคุณ
